KEW 6516-EV2

Cách sử dụng

Bao gồm trong bộ dụng cụ

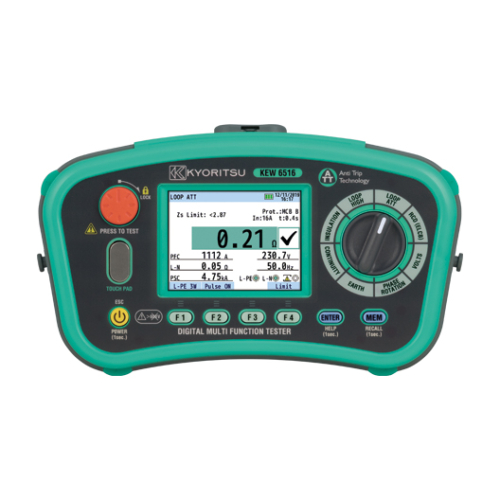

・6516 (Bộ kiểm thử đa năng)
・8602 (Bộ điều hợp EVSE)

Tổng quan về kiểm thử cho EVSE bằng cách sử dụng dòng sản phẩm KEW 6516

Các bài kiểm thử được tiến hành theo điều kiện hạn chót (CP STATE A)

Kiểm thử cách điện (cho cáp)

Bằng cách kết nối dây dẫn kiểm thử với cực của bộ điều hợp, có thể đo điện trở cách điện của cáp cho cả EVSE một pha và ba pha.
(*Không thể đo khả năng cách điện giữa các dây (N, L1, L2, L3) ngoài PE.)

Kiểm tra tính thông mạch của Dây tiếp đất (200mA)

Có thể kiểm tra tính thông mạch giữa cực PE của bộ điều hợp và phần kim loại bên ngoài hoặc điểm tiếp đất của mạch điện.

Kiểm thử tiếp đất (3 dây và 2 dây)

Có thể đo điện trở của điểm tiếp đất mà EVSE được kết nối.

Các bải kiểm thử được tiến hành trong điều kiện đường dây có điện (CP STATE C, D)

Điện áp

Có thể đo điện áp/tần số giữa mỗi cực.

Xoay pha

Có thể đo độ xoay pha của nguồn điện ba pha.

Kiểm thử RCD

Có thể kiểm thử DC RCD 6mA tích hợp của EVSE. Có thể tự động kiểm thử các bài kiểm thử cực (+,-), x1/2, x1 và x5.
Cũng có thể kiểm thử RCD loại AC, A, B và F.

Trở kháng mạch vòng (Chức năng ATT mạch vòng)

Có thể đo trở kháng mạch vòng giữa Dây pha và Dây tiếp đất.
Các thiết bị đo lường thông thường được thiết kế để thực hiện các phép đo trở kháng mạch vòng trên các mạch điện có lắp đặt RCD, ở các dòng điện không làm ngắt RCD, được định mức ở 30mA.
Tuy nhiên, DC RCD 6mA được tích hợp vào EVSE thường bị ngắt ngay cả ở dòng điện này, vì vậy dòng sản phẩm KEW 6516 này có dải giá trị EVSE chuyên dụng để đo trở kháng mạch vòng ở dòng điện thậm chí còn thấp hơn.

<Thông báo>
Các chức năng sau đây đã được thêm vào KEW 6516/6516BT chương trình cơ sở của thiết bị chính version 2,10 hoặc mới hơn.

“Chế độ L-PE 3W EV" trong chức năng LOOP ATT
Chức năng này làm giảm dòng điện đo để ngăn ngừa RDC-DD 6mA bên trong EVSE (Thiết bị cung cấp điện cho xe điện) không bị ngắt trong quá trình đo trở kháng mạch vòng EVSE.

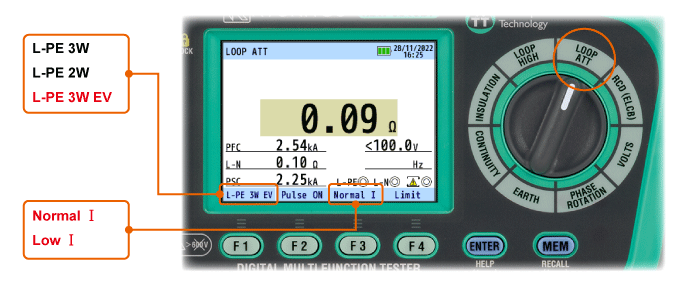

Khi "L-PE 3W EV" được chọn với công tắc F1, có thể chọn "Bình thường I" hoặc "Thấp I" bằng công tắc F3.

Sự khác biệt giữa “L-PE 3W” và “L-PE 3W EV”
Trong quá trình đo trở kháng mạch vòng, dòng điện được áp dụng như sau.

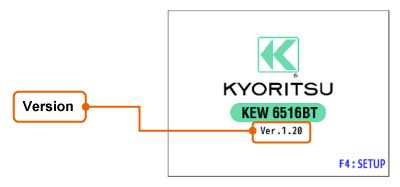

Cách kiểm tra phiên bản chương trình cơ sở của thiết bị chính
Có thể kiểm tra phiên bản trên màn hình sau khi bật thiết bị chính.

Để biết thông tin về việc nâng cấp chương trình cơ sở KEW 6516/6516BT, vui lòng liên hệ với nhà phân phối của bạn.

Các bài kiểm thử có thể đo lường chỉ bằng KEW 8602 hoặc kết hợp với MFT (KEW 6516)
