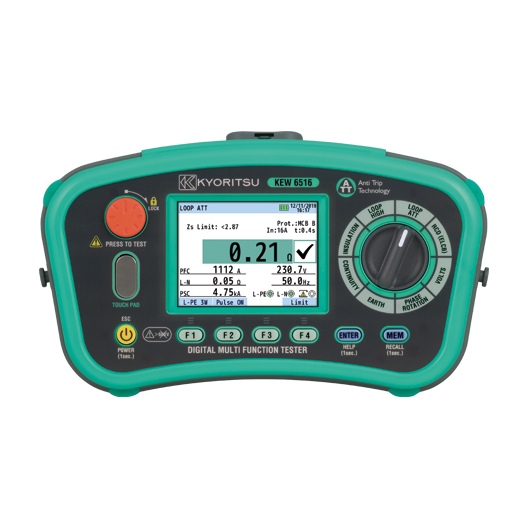

BỘ KIỂM THỬ CÁCH ĐIỆN ĐA NĂNG

KEW 6516

Rất nhiều kiểm thử về công suất nằm trong tay các chuyên gia hệ thống điện!

TRƯNG BÀY
Màn hình LCD màu 3,5 inch, ma trận điểm.
ATT
Công nghệ chống ngắt mạch (với dây 2 & 3 ) giúp tránh ngắt khi kiểm tra LOOP L-PE trên tất cả các RCD.
Chỉ với dây dẫn 2 , rất hữu ích trong vỏ không có dây trung tính (ví dụ: đường dây động cơ 3 pha).
VÒNG LẶP
• dải giá trị dòng điện thử nghiệm cao lên đến 2Ω với độ phân giải 0,001Ω .
• Giới hạn Zs so sánh các giá trị yêu cầu của Tiêu chuẩn Lắp đặt Điện với kết quả đo được.
RCD
・Các loại cầu dao chống rò rỉ điện (RCD) AC , A, F, B (chung và chọn lọc), EV và loại biến đổi.
・Kiểm thử đơn và tự động, kiểm thử khả năng chịu tải và điện áp tiếp xúc.
TRÁI ĐẤT
Bộ kiểm tra điện trở Earth cho dây dẫn 2 và 3 , bao gồm đầy đủ phụ kiện.
CÁCH NHIỆT
Kiểm tra điện trở 100, 250, 500 & 1000V với điện áp xả tự động.
LIÊN TỤC
Kiểm tra tính liên tục ở mức 200mA hoặc 15mA với còi có thể lựa chọn để đánh giá nhanh chóng.
XOAY PHA
Trên các đường dây 3 pha với chỉ dẫn rõ ràng về trình tự trên màn hình.
VÔN
Đo điện áp TRMS từ 2 đến 600V, tần số nguồn điện lưới.
HELP
Màn hình hiển thị hướng dẫn cách kết nối thiết bị theo chức năng đã chọn.
Tốc độ
Kiểm tra thiết bị chống sét lan truyền (SPD) sử dụng biến trở ).
PAT
Chức năng Portable Appliance Tester , dùng để kiểm tra điện trở dây dẫn cách điện và bảo vệ.
SỰ AN TOÀN
IEC 61010-1 CAT IV 300V / CAT Ⅲ 600V, IEC 61557-1,2,3,4,5,6,7,10.

Xem 3D

Video

PR

Cách sử dụng

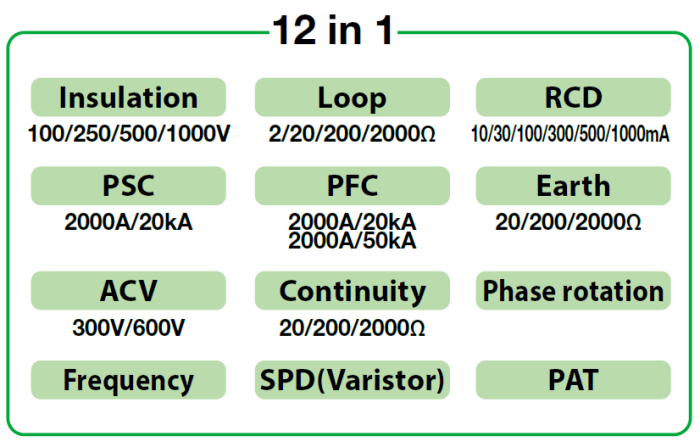

Tổng quan sản phẩm

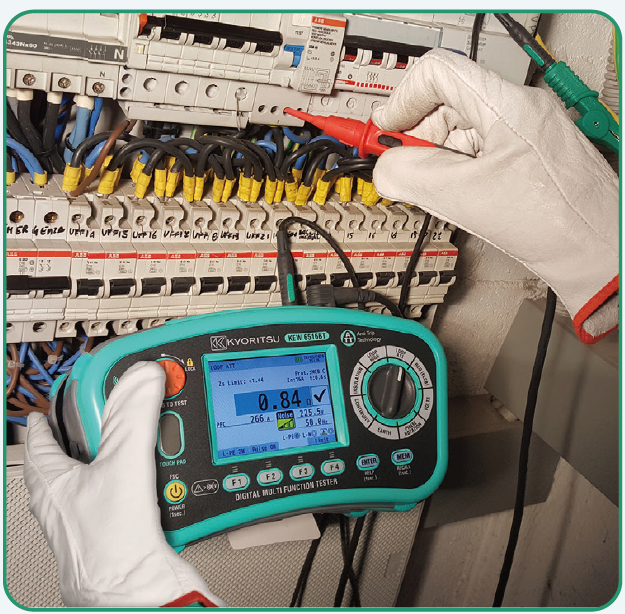

Màn hình LCD lớn và chức năng HELP

Tất cả dữ liệu kiểm thử được hiển thị trên màn hình màu lớn.

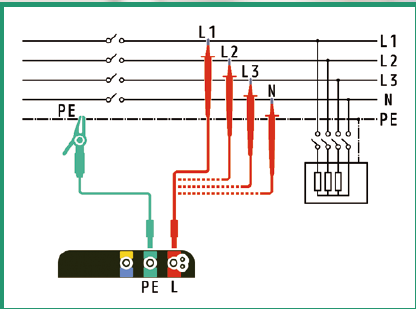

Chức năng HELP sẽ hiển thị cách kết nối thiết bị đo theo chức năng đã chọn

Hoạt động trong 3 bước đơn giản & Kiểm tra kiểu rảnh tay

Đặt nút xoay ở dải giá trị kiểm thử của bạn.
Kết nối thiết bị đo với hệ thống lắp đặt đang kiểm thử.
Nhấn nút kiểm thử.(Bằng đầu dò từ xa hoặc sử dụng chức năng Khóa của nút kiểm thử.)

Anti-Trip Technology (với 2 & 3 dây điện)

Để kiểm thử LOOP L-PE không bị ngắt trên tất cả các RCD.
Với 3 dây (L, N, PE) để có được kết quả đo chính xác nhất.
Với trường hợp chỉ có 2 dây, rất hữu ích trong trường hợp không có dây trung tính (tức là đường dây động cơ 3 pha).

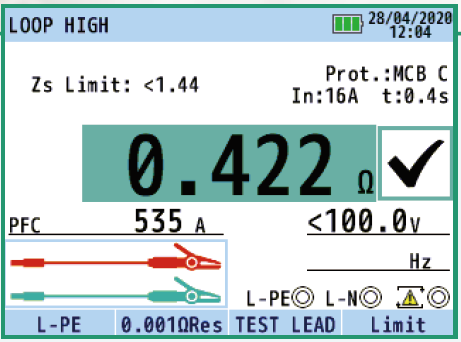

Trở kháng mạch vòng độ phân giải 0,001

Dải giá trị dòng điện kiểm thử cao 2Ω với 0,001Ω resolution.

Giới hạn Zs/Ra

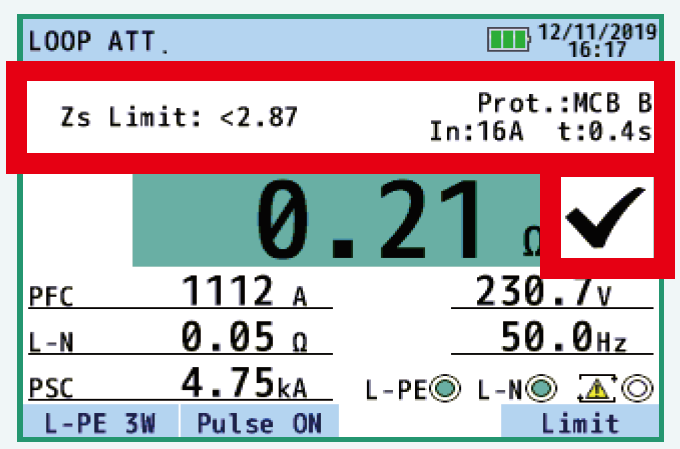

Giới hạn Zs so sánh các giá trị theo yêu cầu của Tiêu chuẩn lắp đặt điện với kết quả đo được.

Việc xác minh yêu cầu về an toàn trong hệ thống lắp đặt điện được đơn giản hóa bằng cách sử dụng chức năng giới hạn Zs/Ra. Chức năng này sẽ tự động kiểm tra xem trở kháng mạch vòng được đo cho TN (hoặc mạch vòng tiếp đất cho TT) có đủ thấp để ngắt (ngắt kết nối) MCB / Cầu chì / RCD hay không và đưa ra kết quả PASS hoặc FAIL trên màn hình.

Kiểm thử SPD

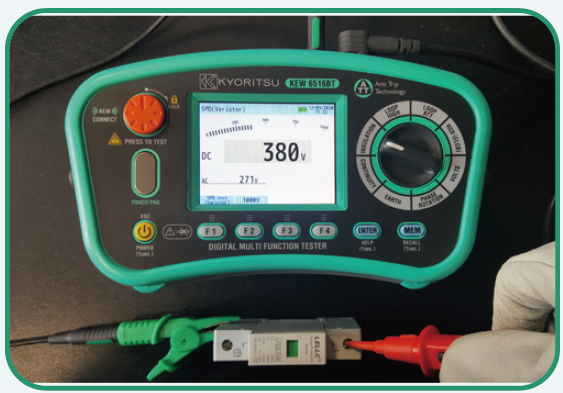

SPD (Surge Protective Device) có chứa biến trở có thể được kiểm thử bằng cách đo điện áp ngắt mà không làm hỏng thiết bị.

Kiểm thử PAT

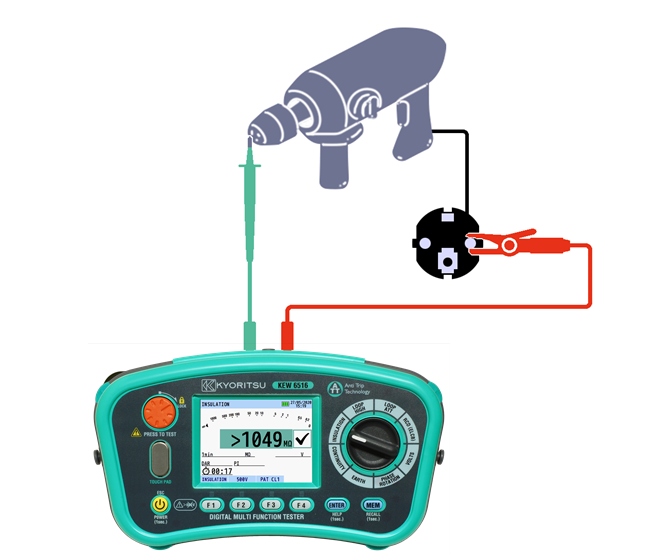

Kiểm thử PAT (PAT = Bộ kiểm thử thiết bị di động) Có thể kiểm thử điện trở cách điện và tính thông mạch của điểm tiếp đất của các thiết bị di động loại I và loại II.

Kết nối

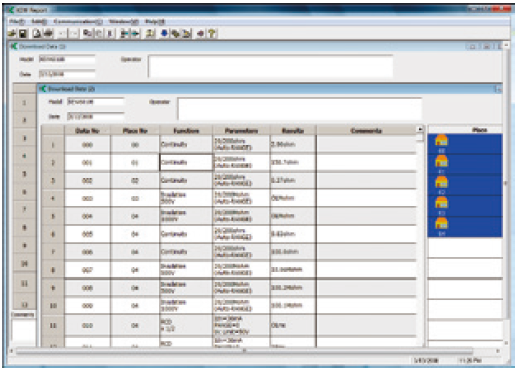

Sử dụng ứng dụng KEW Report trên PC để nâng cao hiệu quả công việc.

KEW 6516 có thể tải xuống dữ liệu kiểm thử bằng cách kết nối bộ điều hợp USB (Model 8212-USB) và sau đó in Báo cáo kiểm thử hoàn chỉnh bằng máy tính.

Thông số kỹ thuật

Điện trở cách điện							SPD (Biến trở)
Điện áp kiểm thử			100V	250V	500V	1000V	Tối đa 1000V
Dải giá trị đo			2,000/20,00/200,0MΩ (Tự động đặt phạm vi đo)		20,00/200,0/ 1000MΩ (Tự động đặt phạm vi đo)	20,00/200,0/ 2000MΩ (Tự động đặt phạm vi đo)	0 đến 1049V (tăng 1V)
Độ chính xác			±2%rdg±6dgt (2,000/20,00MΩ) ±5%rdg±6dgt (200,0MΩ)		±2%rdg±6dgt (20,00/200,0MΩ) ±5%rdg±6dgt (1000MΩ)	±2%rdg±6dgt (20,00/200,0MΩ) ±5%rdg±6dgt (2000MΩ)	±5%rdg±5dgt
Dòng điện định mức			1,0 đến 1,2mA @0,1MΩ	1,0 đến 1,2mA @0,25MΩ	1,0 đến 1,2mA @0,5MΩ	1,0 đến 1,2mA @1MΩ	‐
Dòng điện ngắn mạch đầu ra			Tối đa 1,5mA				‐
Trở kháng mạch vòng
Chức năng			LOOP ATT		LOOP HIGH
Chức năng			L-PE/L-N (3wire)	L-PE (2wire)	L-PE (0,01ΩRes)	L-PE (0,001ΩRes) Dòng điện kiểm thử cao (25A)	L-N/L-L
Điện áp định mức			100 đến 260V (50/60Hz)	48 đến 260V (50/60Hz)	48 đến 260V (50/60Hz)	100 đến 260V (50/60Hz)	48 đến 500V (50/60Hz)
Dải giá trị trở kháng			20,00/200,0/2000Ω (Tự động đặt phạm vi đo)		20,00/200,0/2000Ω (Tự động đặt phạm vi đo)	2,000Ω	20,00Ω
Độ chính xác			±3%rdg±6dgt	±3%rdg±10dgt	±3%rdg±4dgt	±3%rdg±25mΩ	±3%rdg±4dgt
Dòng điện kiểm thử danh định tại 0Ω mạch vòng bên ngoài: Độ lớn/ Thời gian tại 230V			L-N:6A/60ms N-PE:10mA	L-PE:15mA	20Ω: 6A/20ms 200Ω: 0,5A/20ms 2000Ω: 15mA/500ms	25A/20ms	6A/20ms
PSC/PFC
Dải giá trị			2000A/20kA (L-N(PSC)/L-PE(PFC))	2000A/20kA (PFC)	2000A/20kA (PFC)	2000A/50kA (PFC)	2000A/20kA (PSC)
Độ chính xác			Độ chính xác của PSC/PFC được lấy từ thông số trở kháng mạch vòng đo được và thông số điện áp đo được
RCD
Điện áp định mức			100 đến 260V(50/60Hz)
Chức năng			x1/2, x1, x5, Ramp, Auto, Uc
Chức năng			6/10/30/100/300/500/1000mA/biến
Loại RCD			AC(G/S)	A(G/S)	F(G/S)	B(G/S)	EV
Cài đặt dòng điện ngắt		x1/2, x1,Uc	10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S)	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA (chỉ với x1)
		x5	10/30/100mA	10/30/100mA	10/30/100mA	10/30mA	－
		Ramp	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA
Độ chính xác	Dòng điện ngắt	x1/2	-8 đến -2%	-10 đến 0%	-10 đến 0%	-10 đến 0%	－
		x1	+2 đến +8%	0 đến +10%	0 đến +10%	0 đến +10%	0 đến +10%
		x5	+2 đến +8%	0 đến +10%	0 đến +10%	0 đến +10%	－
		Ramp	-4 đến +4%	-10 đến +10%	-10 đến +10%	-10 đến +10%	-10 đến +10%
	Thời gian ngắt	x1/2	2000ms(G/S):±1%rdg±2ms				－
		x1	550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms				10,5s:±1%±2㎳
		x5	410ms(G/S):±1%rdg±2ms				－
Tính thông mạch
Dải giá trị			20,00/200,0/2000Ω (Tự động đặt phạm vi đo)
Điện áp mạch hở (DC)			7 đến 14V
Dòng điện đo	200mA		200mA trở lên (2Ω trở xuống)
Dòng điện đo	15mA		15mA±3mA(đoản mạch)
Độ chính xác			±2%rdg±8dgt
Vôn
Dải giá trị			300,0/600V (Tự động đặt phạm vi đo)
Dải giá trị đo lường	Vôn		2 đến 600V
Dải giá trị đo lường	Tần số		45 đến 65Hz
Độ chính xác	Vôn		±2%rdg±4dgt
Độ chính xác	Tần số		±0,5%rdg±2dgt
Thứ tự pha
Điện áp định mức			48 đến 600V (45 đến 65Hz)
Nhận xét			Nhận xét Trình tự pha đúng: được hiển thị “1.2.3” và đánh dấu Trình tự pha đảo ngược: được hiển thị “3.2.1” và đánh dấu
Tiếp đất
Dải giá trị			20,00/200,0/2000Ω (Tự động đặt phạm vi đo)
Độ chính xác			±2%rdg±0,08Ω(20,00Ω) ±2%rdg±3dgt(200,0/2000Ω)
Tổng quan
Tiêu chuẩn áp dụng			IEC 61010-1 CAT IV 300V / CAT III 600 V Mức độ ô nhiễm 2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10 IEC 60529(IP40), IEC 61326(EMC)
Nguồn điện			LR6 (AA) (1,5V) ×8
Giao tiếp truyền tin			USB
Kích thước / Trọng lượng			136(D) × 235(R) × 114(S) mm / 1350g (bao gồm cả pin)

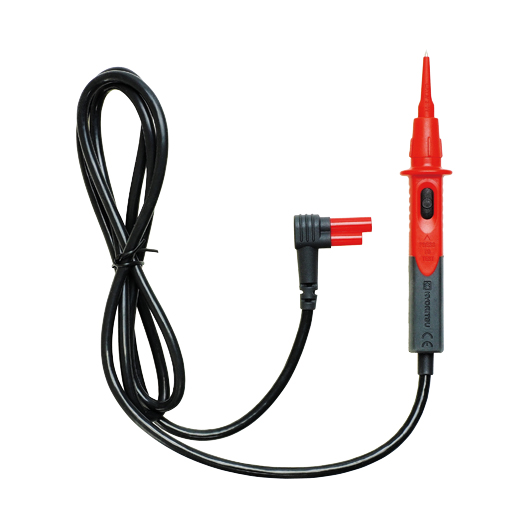

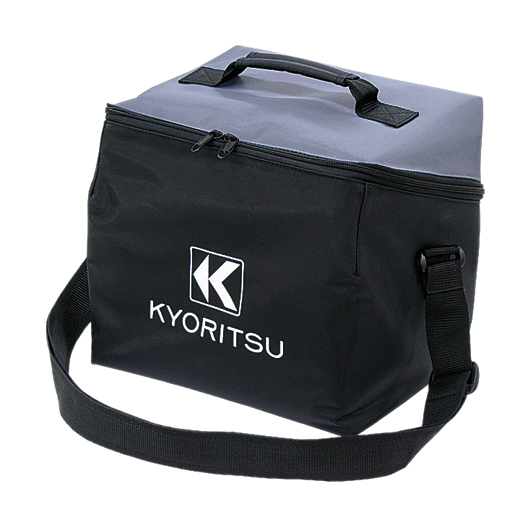

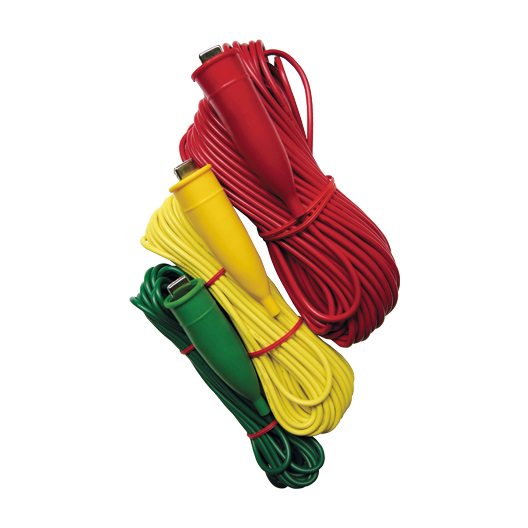

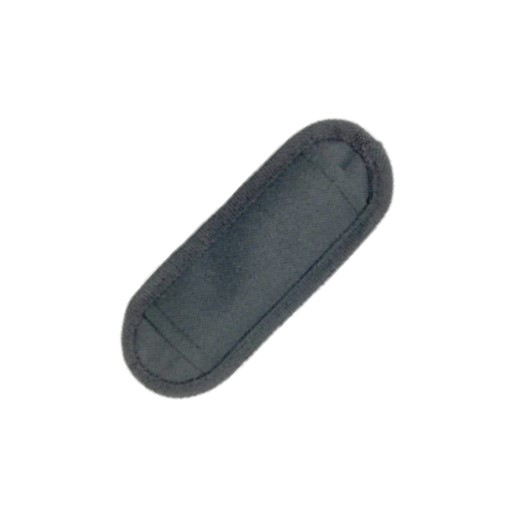

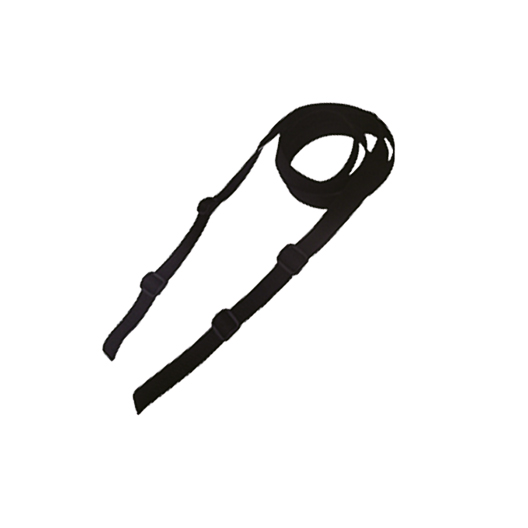

Phụ kiện			Kiểm thử nguồn điện chính lead※1 7281 (Đầu đo có công tắc điều khiển từ xa) 7246 (Dây dẫn kiểm thử bảng phân phối điện) 7228A (Đầu đo kiểm thử điện trở tiếp đất) 8041 (Que tiếp đất phụ[2 que/1 bộ]) 9084 (Vỏ mềm) 9142 (Hộp đựng mang đi) 9151 (Dây đeo vai) 9199 (Đệm vai) 8212-USB (Bộ điều hợp USB) LR6(AA) × 8 Sách hướng dẫn Giấy chứng nhận hiệu chuẩn

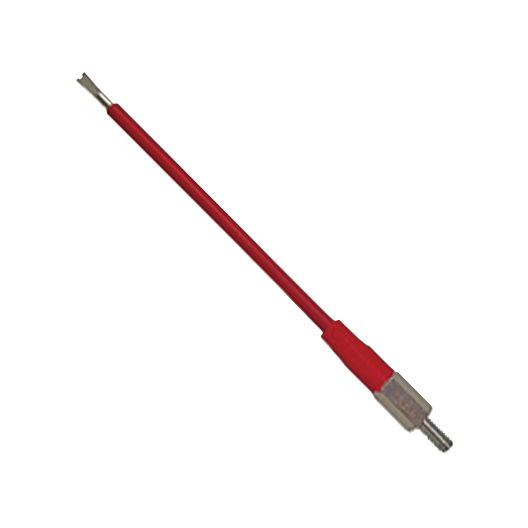

Phụ kiện tùy chọn			8259 (Bộ điều hợp cho cực đo) 7272 (Bộ dây đo chính xác) 8017A (Sản phẩm mở rộng dài) 8602 (BỘ ĐIỀU HỢP EVSE)

Vui lòng tải xuống “KEW Report (phần mềm)” tại đây.

※1　7187A:Phích cắm Anh, 7218A:(EU)Phích cắm SCHUKO Châu Âu, 7221A:(SA)Phích cắm Nam Phi, 7222A:(AU)Phích cắm của Úc

Bộ dụng cụ BỘ KIỂM THỬ ĐA NĂNG VÀ BỘ ĐIỀU HỢP EVSE

Bộ dụng cụ có sẵn để kiểm thử EVSE với các dòng máy KEW 6516.
