BỘ KIỂM THỬ THIẾT BỊ DI ĐỘNG

KEW 6205

Bảo vệ tính mạng và tài sản khỏi các thiết bị có lỗi

Hoạt động bằng pin
Kết quả PASS/FAIL
Đèn nền trạng thái màu
10mA & 30mA Kiểm thử RCD (máy biến áp cách ly tích hợp)
Chức năng bộ nhớ lên đến 999 mục dữ liệu
Đầu ra máy in

KEW 6205 được trang bị mạng LAN không dây: chỉ có ở Úc và New Zealand.

Xem 3D

Tổng quan sản phẩm

Thiết bị này phù hợp để thực hiện các bài kiểm thử theo yêu cầu của các tiêu chuẩn sau.
AS/NZS 3760 Kiểm tra và kiểm thử an toàn thiết bị điện khi đang sử dụng.

Chức năng kiểm thử

Chức năng	Kiểm thử nội dung
Kiểm tra Class Ⅱ	Điện trở dây dẫn bảo vệ (Dòng điện kiểm thử 200mA DC danh định) Kiểm thử điện trở cách điện (250V hoặc 500V) Kiểm thử dòng điện rò rỉ (100 đến 253V/50Hz) Kiểm thử dòng điện tải (100 đến 253V/50Hz)
Kiểm tra Class Ⅱ	Kiểm thử điện trở cách điện (250V hoặc 500V) Kiểm thử dòng điện rò rỉ (100 đến 253V/50Hz) Kiểm thử dòng điện tải (100 đến 253V/50Hz)
Kiểm thử dây dẫn nối dài	Điện trở dây dẫn bảo vệ (Kiểm thử dòng điện 200mA DC danh định) Kiểm thử điện trở cách điện (giữa Đường dây/Ngắn mạch trung tính-tiếp đất, Đường dây/Trung tính) Kiểm thử dòng điện rò rỉ (100 đến 253V/50Hz) Kiểm thử cực tính
Kiểm thử RCD	Kiểm thử RCD (10mA/30mA)

Thông số kỹ thuật

Chỉ báo điện áp nguồn điện chính
	Dải giá trị hiển thị	30 đến 270V
	Độ chính xác	±5V
Kiểm thử điện trở dây dẫn bảo vệ
	Dải giá trị đo lường	0,00 đến 20,00Ω
	Điện áp mạch hở	5V±0,4V DC
	Dòng điện đo	200mA DC(giá trị danh định)
	Độ chính xác	±3%rdg±5dgt
Kiểm thử điện trở cách điện
	Điện áp định mức	250V	500V
	Dải giá trị đo lường	0,00 đến 20,00MΩ
	Điện áp không tải	250V DC +20%,-0%	500V DC +20%,-0%
	Dòng điện ngắn mạch	1,5mA DC hoặc ít hơn
	Độ chính xác	±2%rdg±3dgt
Kiểm thử dòng điện tải/dòng điện rò rỉ
	Mục	Dòng điện tải	Dòng điện rò rỉ
	Dải giá trị điện áp nguồn điện chính	100 đến 253V/50Hz
	Dải giá trị đo lường	0,10 đến 10,00A rms	0,10 đến 20,00mA rms
	Độ chính xác	±10%rdg±5dgt	±3%rdg±5dgt
Kiểm thử RCD
	Điện áp định mức	230V -15% đến +10%/50Hz
	Dòng điện định mức	10/30mA
	Chức năng	× 1	× 5
	Thời gian kiểm thử	0,0 đến 500,0ms	0,0 đến 40,0ms
	Độ chính xác thời gian hoạt động	±2ms(≦40ms),±8ms(>40ms)
Nguồn điện		LR6(AA)(1,5V) × 6
Tiêu chuẩn áp dụng		IEC/EN61010-1 CAT II 300V, IEC/EN61010-2-030, IEC 61010-2-034 IEC/EN61010-031, EN61326-2-2, AS/NZ3760
Kích thước / Trọng lượng		261(D) × 104(R) × 57(S)mm / Khoảng 940g(bao gồm cả pin)

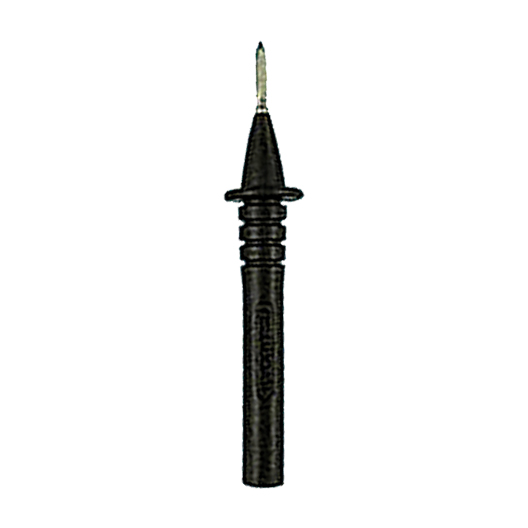

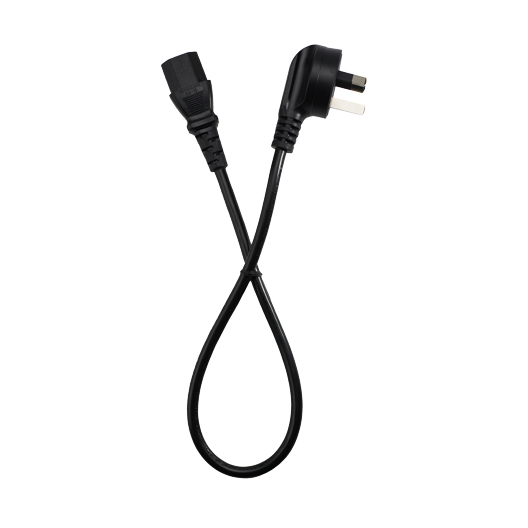

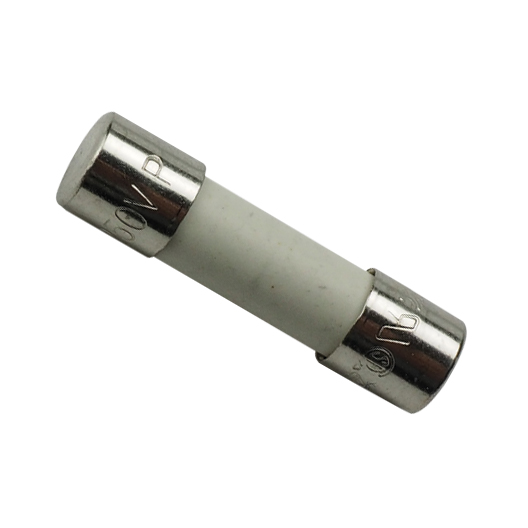

Phụ kiện		7277(Dây dẫn nguồn điện chính), 7129A(Dây dẫn kiểm thử có kẹp cá sấu), 7161A(Sản phẩm kiểm thử phẳng [màu đen]), 7276(Bộ điều hợp cho dây nối dài), 9193(Hộp đựng mang đi), 8928(Cầu chì[10A/250V]), 9121(Dây đeo vai), Khóa gài, LR6(AA) x 6, Sách hướng dẫn

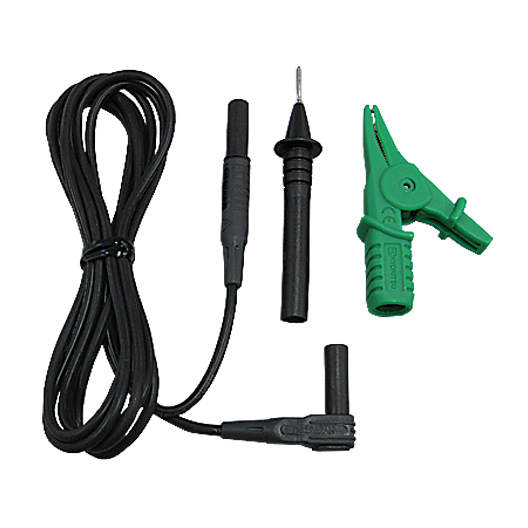

Phụ kiện tùy chọn		7219(cáp USB), 7275(Cáp máy in: Mini Din 6pin-D-sub9pin), 7248(Dây dẫn kiểm thử có kẹp cá sấu và đầu dò kiểm thử phẳng)
