BỘ KIỂM THỬ CÁCH ĐIỆN ĐA NĂNG
Sản phẩm thay thế
Sản phẩm ngừng sản xuất

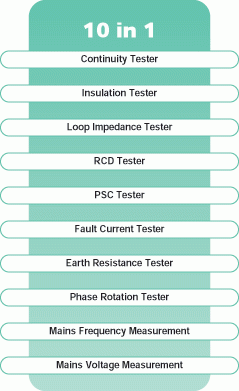

Dòng dải giá trị cao cấp nhất KEW6015 có thể thực hiện MƯỜI chức năng kiểm tra riêng biệt và cung cấp tất cả các chức năng kiểm tra thường cần thiết để xác minh sự an toàn của các thiết bị điện, hoàn toàn tuân thủ tiêu chuẩn IEC 61557.
Máy KEW6015 có thể lưu trữ kết quả kiểm tra trong bộ nhớ tích hợp để tải xuống máy tính hoặc máy in sau này.
Dữ liệu có thể được tải xuống thông qua Cổng giao tiếp hồng ngoại (Cổng IRDA).
Máy KEW6015 được điều khiển bằng phần mềm và hướng dẫn người dùng thực hiện các chức năng kiểm tra cần thiết, giúp thiết bị rất dễ sử dụng.
Nhiều tính năng của nó bao gồm khả năng thực hiện nối kiểm thử điện trở tiếp đất bằng 3 hoặc 4 dây,
Công nghệ D-Lok giúp ngăn ngừa hiện tượng ngắt mạch của hầu hết các loại RCD thụ động khi kiểm tra mạch vòng và đo điện áp, tần số nguồn điện.
Tổng quan sản phẩm
• Kiểm tra mạch điện và kết nối dây dẫn của đèn LED.
• Công nghệ D-Lok trên dải giá trị kiểm tra vòng lặp
• Bộ nhớ tích hợp để lưu trữ kết quả kiểm tra
• Tải dữ liệu qua cổng IRDA
• công suất nguồn
• Màn hình có đèn nền
• Công tắc đảo cực
• Tự động xóa liên tục
• Chức năng tự động tăng điện áp và tự động kiểm tra trên các dòng sản phẩm RCD.
• Kiểm tra nhiều loại RCD: Tiêu chuẩn, Chọn lọc, AC và A
(Các cầu dao nhạy cảm DC )
• Được thiết kế theo tiêu chuẩn IP54
• Tuân thủ tiêu chuẩn IEC 61557
Thông số kỹ thuật
| Kiểm thử thông mạch | |
|---|---|
| Dải giá trị đo lường | 20/200/2000Ω Tự động chọn phạm vi |
| Điện áp mạch hở | >6V |
| Dòng điện ngắn mạch | >200mA DC |
| Độ chính xác | ±(1,5%rdg+3dgt) |
| Kiểm thử trở kháng mạch vòng | |
| Điện áp định mức | 230V AC ±10% [50Hz] |
| Dải giá trị đo điện áp | 100 - 400V AC [50Hz] |
| Dải giá trị trở kháng | 20/200/2000Ω |
| Dòng điện kiểm thử danh định | 25A (20Ω dải giá trị) 1,2A (200Ω dải giá trị) 1,2A (2000Ω dải giá trị) |
| Thời gian thử nghiệm | Chu kỳ 1/2 (10ms) |
| Độ chính xác cơ bản | 20Ω dải giá trị ±(2%rdg+2dgt) D-LOK OFF ±(5%rdg+5dgt) D-LOK BẬT |
| Kiểm thử RCD | |
| Điện áp định mức | 230V AC ±10% [50Hz] |
| Cài đặt dòng điện ngắt | RCD × 1/2 : 10,30,100,300,500,1000mA RCD × 1 : 10,30,100,300,500,1000mA RCD × 5 : 10,30,100mA |
| Thời gian dòng điện ngắt | RCD × 1/2 × 1: 2000ms RCD × 5: 200ms ngắt nhanh 50ms |
| Độ chính xác | dòng điện ngắt +10%-0% dòng điện thử nghiệm ở 230V Thời gian ngắt ± (2%rdg + 3dgt) |
| Bộ kiểm thử cách điện | |
| Dải giá trị đo lường | 20/200/2000MΩ Tự động chọn phạm vi |
| Điện áp kiểm thử | 250V, 500Vand 1000V DC |
| Điện áp đầu ra bật Mạch hở |
250V+20%-0% 500V+20%-0% 1000V+20%-0% |
| Dòng điện định mức | >1mA |
| Độ chính xác | 0 - 100MΩ ±(2%rdg+3dgt) 100MΩ - 2000MΩ ±(5%rdg+4dgt) |
| Kiểm thử PSC | |
| Điện áp định mức | 230V AC ±10% [50Hz] |
| Dải giá trị PSC | 2000A và 20kA |
| Độ chính xác | Độ chính xác của PSC được suy ra từ các phép đo. Thông số kỹ thuật trở kháng mạch vòng và đo lường thông số điện áp |
| Dòng điện sự cố | |
| Điện áp định mức | 230V AC ±10% [50Hz] |
| Dải dòng điện sự cố | 2000A và 20kA |
| Dòng điện kiểm thử danh định | 1,2A (2000A) 25A (20kA) |
| Độ chính xác | Độ chính xác của dòng điện sự cố được suy ra từ trở kháng mạch vòng đo được. thông số kỹ thuật và thông số điện áp đo được |
| Điện trở tiếp đất | |
| Dải giá trị | 20Ω/200Ω/2000Ω |
| Điện áp đầu ra | 50V sóng vuông đỉnh đến đỉnh |
| Tần số | 720Hz ±5% |
| Độ chính xác | 20Ω ±(2%rdg+5dgt) |
| 200/2000Ω ±(2%rdg+3dgt) | |
| Tổng quan | |
| Tiêu chuẩn an toàn | IEC 61010-1 CAT III 300V Mức độ ô nhiễm 2 |
| Chịu được điện áp | 3700V AC trong 1 phút |
| Nguồn điện | 8 × 1,5V R6 hoặc LR6 |
| Kích thước | 105(D) × 210(R) × 240(S)mm |
| Trọng lượng | Khoảng 1924g |
| Phụ kiện | 7098 (Dây dẫn thử nghiệm bảng phân phối dùng để kiểm tra mạch vòng/cầu dao/cầu dao chống rò rỉ) 7099 (Dây dẫn thử phích cắm cắm đúc (1 bộ) để kiểm tra mạch vòng và RCD tại ổ cắm ( phích cắm EU ))* 7025 (Dây dẫn dùng để kiểm tra cách điện và độ dẫn điện) 7109 (Dây dẫn thử điện trở Earth (1 bộ)) KSLP5 ( đầu dò đất bên ngoài) 8032 ( que tiếp đất phụ ) 8210 (Bộ chuyển đổi IrDA) Túi xách bền chắc Túi đựng phụ kiện Pin 8 × 1,5V R6 hoặc LR6 Hướng dẫn sử dụng |
*7112 (Dây dẫn thử phích cắm cắm đúc (1 bộ) để kiểm tra vòng lặp và RCD tại ổ cắm ( phích cắm cắm Anh))
7113 (Dây dẫn thử nghiệm phích cắm cắm đúc (1 bộ) để kiểm tra vòng lặp và RCD tại ổ cắm ( phích cắm AU ))
7114 (Dây dẫn thử nghiệm phích cắm cắm đúc (1 bộ) để kiểm tra vòng lặp và RCD tại ổ cắm ( phích cắm SA ))
