Đồng hồ đo kẹp rò rỉ
Cách sử dụng đồng hồ đo kẹp rò rỉ KEW
Chúng ta hãy quay lại vấn đề của khách hàng. Nếu RCD bị ngắt, cần tạm thời "bắc cầu ra ngoài”. Nhà thầu hiện chỉ cần kẹp Đồng hồ đo kẹp rò rỉ xung quanh cả dây pha và dây trung tính ở phía nguồn điện của RCD (đối với hệ thống 3 pha, cần bao gồm cả ba dây dẫn có điện và dây dẫn trung tính).
Màn hình hiển thị của thiết bị đo sau đó sẽ trực tiếp đọc dòng điện rò rỉ tiếp đất trong hệ thống với độ phân giải cao.
Giả sử màn hình hiển thị 43,5 mA, chỉ cần dò tìm dòng điện rò rỉ là có thể tìm ra lỗi.

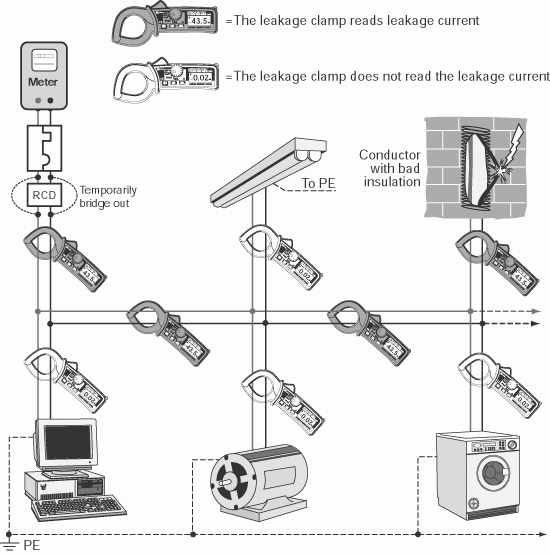

Hình bên dưới là ví dụ thực tế về cách dò tìm lỗi bằng cách đo dòng điện rò rỉ.
Thông thường, sử dụng hệ thống dò tìm này sẽ tìm thấy lỗi, nhưng đôi khi dòng điện rò rỉ tiếp đất không chỉ do điện trở cách điện thấp gây ra.
Trên thực tế có thể xảy ra trường hợp khi thực hiện kiểm thử cách điện thì giá trị điện trở cách điện không hề thấp ngay cả khi RCD vẫn bị ngắt!
Công tắc chọn tần số cao
Công tắc chọn tần số cao
Công tắc này được thiết kế để chọn dải giá trị "WIDE" hoặc "50/60Hz". Dải giá trị "WIDE" bao phủ một dải tần số rộng từ 40Hz đến 1kHz. Có thể đo dòng điện AC có dạng sóng cơ bản và sóng hài trong dải giá trị này.”50/60Hz" bị giới hạn ở tần số đáp ứng từ 40Hz đến 100Hz và do đó chỉ cho phép đo dòng điện AC có tần số cơ bản bằng cách lọc thành phần sóng hài. Khi nghi ngờ có sóng hài, bạn có thể xác định bằng cách sử dụng công tắc chọn tần số này. Ví dụ, phần sau đây hiển thị kết quả đo dòng điện AC trên dây tiếp đất bên trong hộp công tắc nơi có kết nối với máy điều hòa không khí biến tần vào mùa hè. Model 2433 đọc 56mA AC với công tắc chọn tần số được đặt ở vị trí "WIDE" như minh họa, trong khi nó hiển thị 3mA tại vị trí công tắc "50/60Hz“. Sự chênh lệch giữa hai số đo (56mA - 3mA = 53mA) được coi là dòng điện rò rỉ do sóng hài gây ra. Phép kiểm thử cũng phát hiện dòng điện rò rỉ này đang chạy vào các mạch 1 pha, 3 dây khác với các mạch được kết nối với biến tần trong tòa nhà được kiểm tra.
Dải giá trị "WIDE" - số đo 56mA
Dải giá trị "50/60Hz" - số đo 3mA
Hình Kết quả đo dòng điện AC trên dây tiếp đất bên trong hộp công tắc bằng cách sử dụng Model 2433 trên dải giá trị 400mA.
