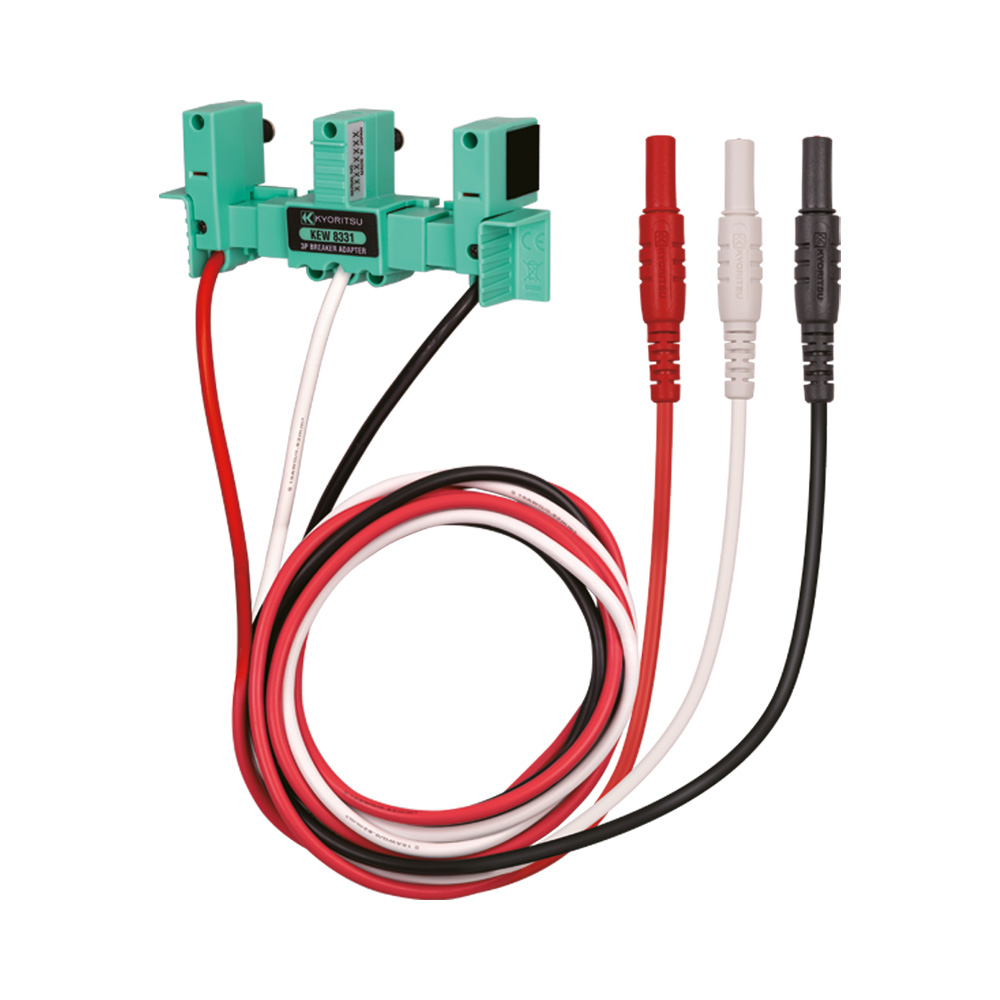

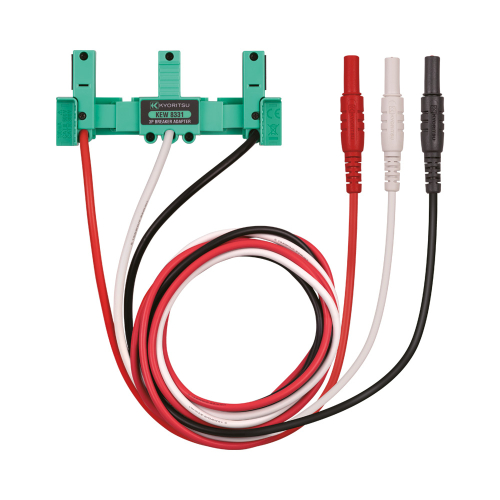

3P BỘ ĐIỀU HỢP CẦU DAO
KEW 8331
Kết nối an toàn và bảo mật với 3P cầu dao bằng một thao tác duy nhất!
- Có tác dụng ngăn ngừa hiện tượng vô tình bị tháo rời hoặc đoản mạch khi kết nối kẹp cá sấu với cầu dao.

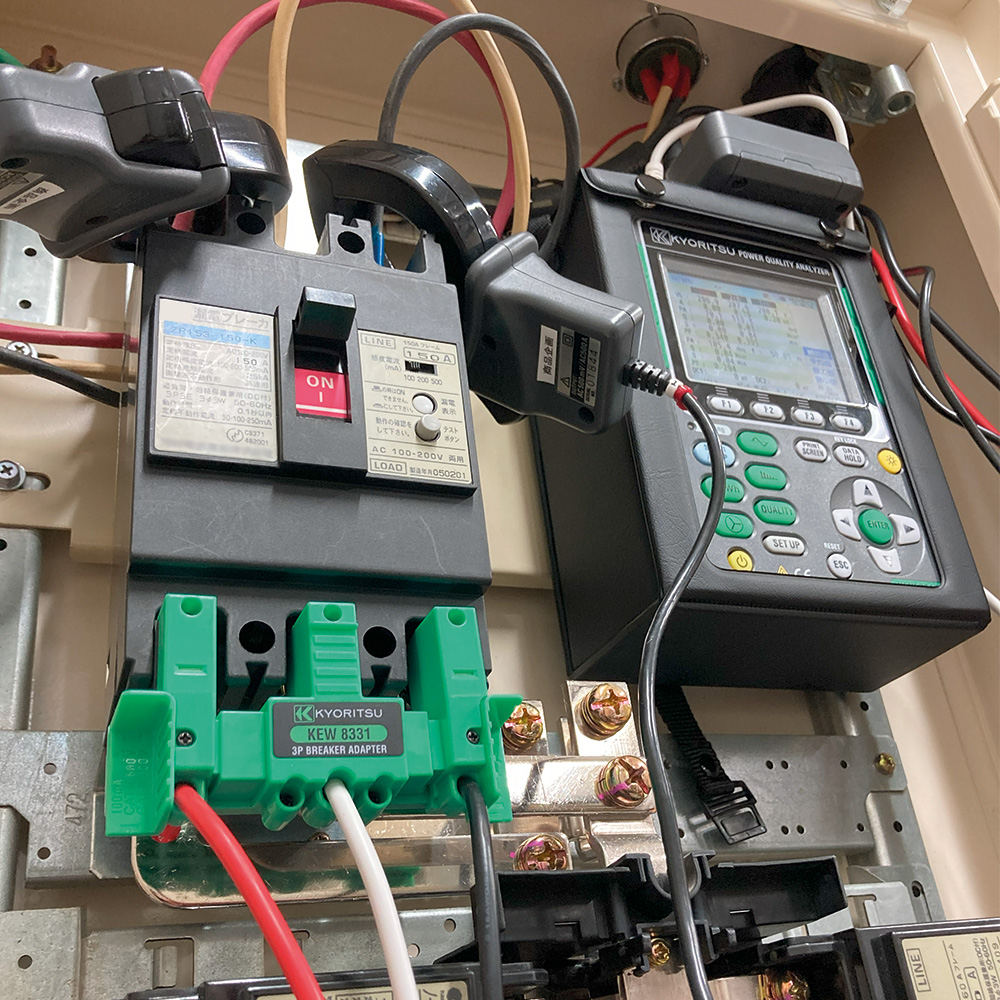

- Lý tưởng cho việc đo lường trong thời gian dài như đo công suất bằng kết nối đáng tin cậy.
- φ phích cắm chuối 4 cho phép kết nối với nhiều thiết bị thiết bị đo khác nhau.
Xem 3D
Tổng quan sản phẩm

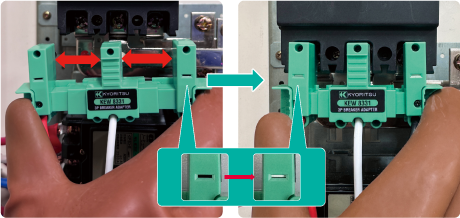

Kết nối an toàn và bảo mật bằng một tay
- Tương thích với nhiều kích cỡ cầu dao khác nhau.
- Không dễ bị bong tróc khi sử dụng lâu dài.
※Màu sắc trên khung quan sát chuyển từ đen sang trắng cho biết kết nối hoàn chỉnh với các cực của cầu dao.
Được trang bị phích cắm chuối φ4 cực kỳ linh hoạt

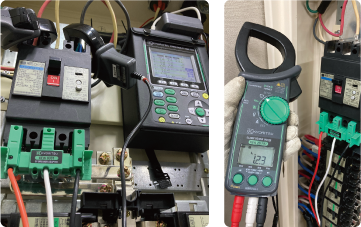

- Tương thích với nhiều thiết bị đo khác nhau: đồng hồ vạn năng, bộ ghi nhật ký và đồng hồ đo điện.

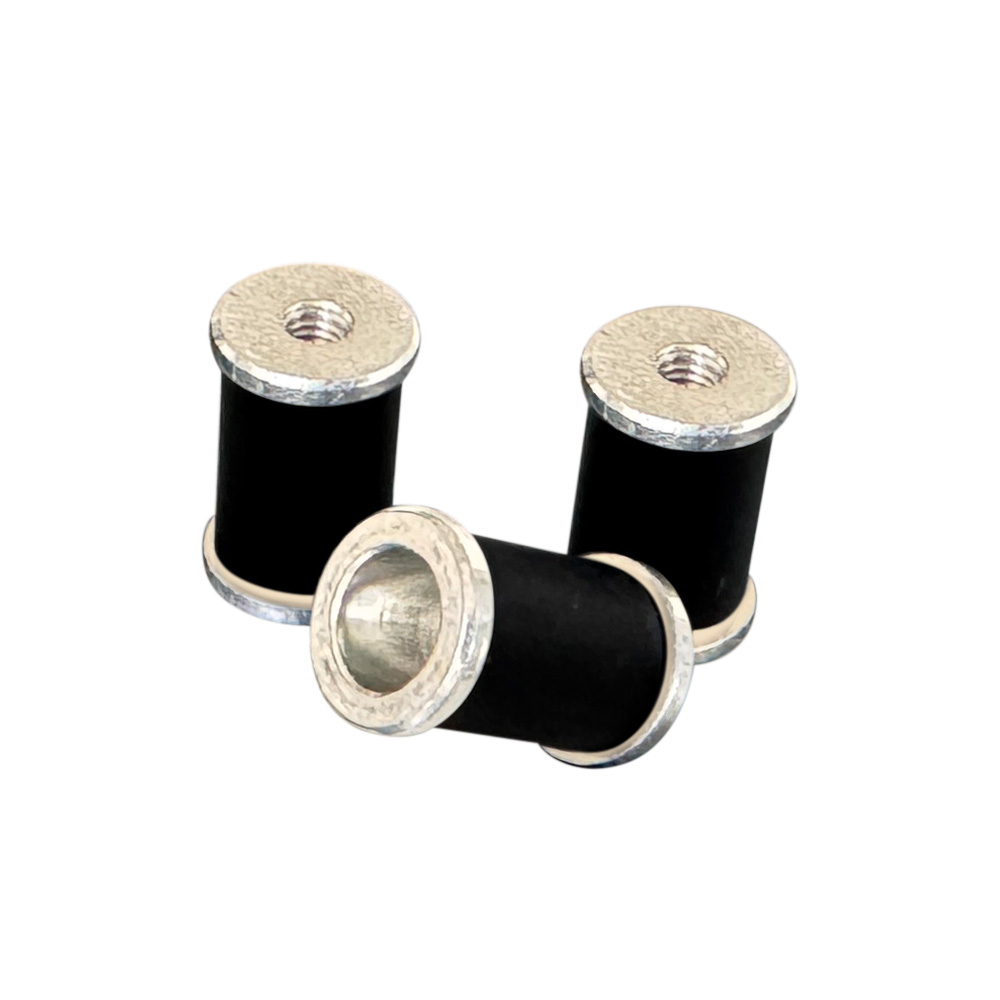

Đầu gắn mũi có thể kéo dài
- Có thể kéo dài!
Quay 8077 đầu gắn lộn ngược xuống sẽ kéo dài thêm 8 mm.
Tương thích với đầu nối đực của thiết bị đo

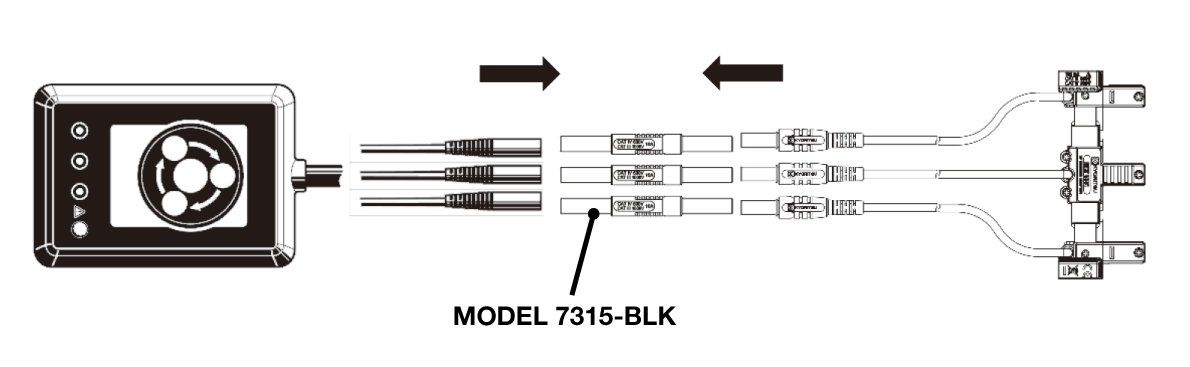

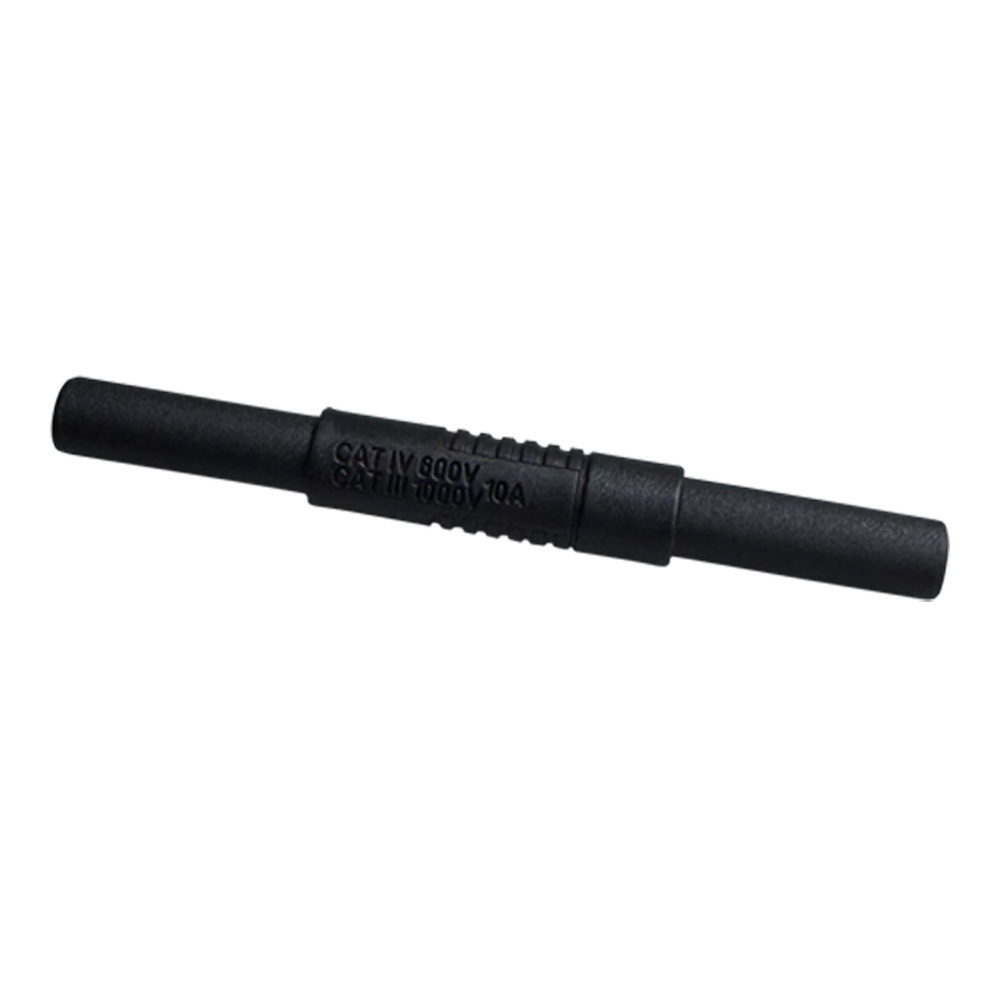

- Sử dụng đầu nối chuốiφ4 cái sang cái (7315-BLK, phụ kiện tùy chọn) cho phép kết nối với đầu nối đực của thiết bị đo.
Thông số kỹ thuật
| Kích thước được hỗ trợ của cầu dao*1 | 30 đến 250 AF |
|---|---|
| Dải điện áp hoạt động | 0 đến 600 Vrms AC [50/60 Hz] |
| Dòng điện định mức | 100 ｍA |
| Dải giá trị nhiệt độ và độ ẩm hoạt động | -10 đến 50 °C, độ ẩm tương đối 85% trở xuống (không ngưng tụ) |
| Dải giá trị nhiệt độ và độ ẩm bảo quản | -20 đến 60 °C, độ ẩm tương đối 85% trở xuống (không ngưng tụ) |
| Chiều dài cáp | 1,5 m |
| Tiêu chuẩn áp dụng | IEC 61010-031 CAT Ⅳ 300 V / CAT Ⅲ 600 V |
| Kích thước | 50(D)×117,5(R)×37(S) mm (không bao gồm phần cáp) |
| Trọng lượng | Khoảng 230 g |
| Phụ kiện | 8077（Đầu gắn mũi） Sách hướng dẫn |
| Phụ kiện tùy chọn | 7315-BLK (Đầu nối chuốiφ4 cái sang cái) 9096(Hộp đựng mang đi) |

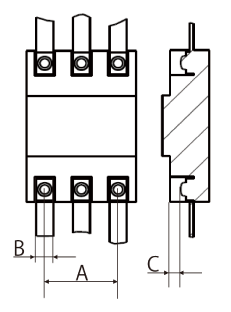

*1：Phạm vi kích thước có thể gắn được như sau.
A Khoảng cách giữa đầu vít trái và phải của cầu dao: 47 đến 70 mm
B Chiều rộng của cực cầu dao: 12,8 đến 26,5 mm
C Chiều dày từ mặt trên của cầu dao gắn tường đến đầu vít: 5 mm (tối thiểu)
Có thể có một số cầu dao mà sản phẩm này không thể lắp đặt được tùy thuộc vào loại cầu dao.
