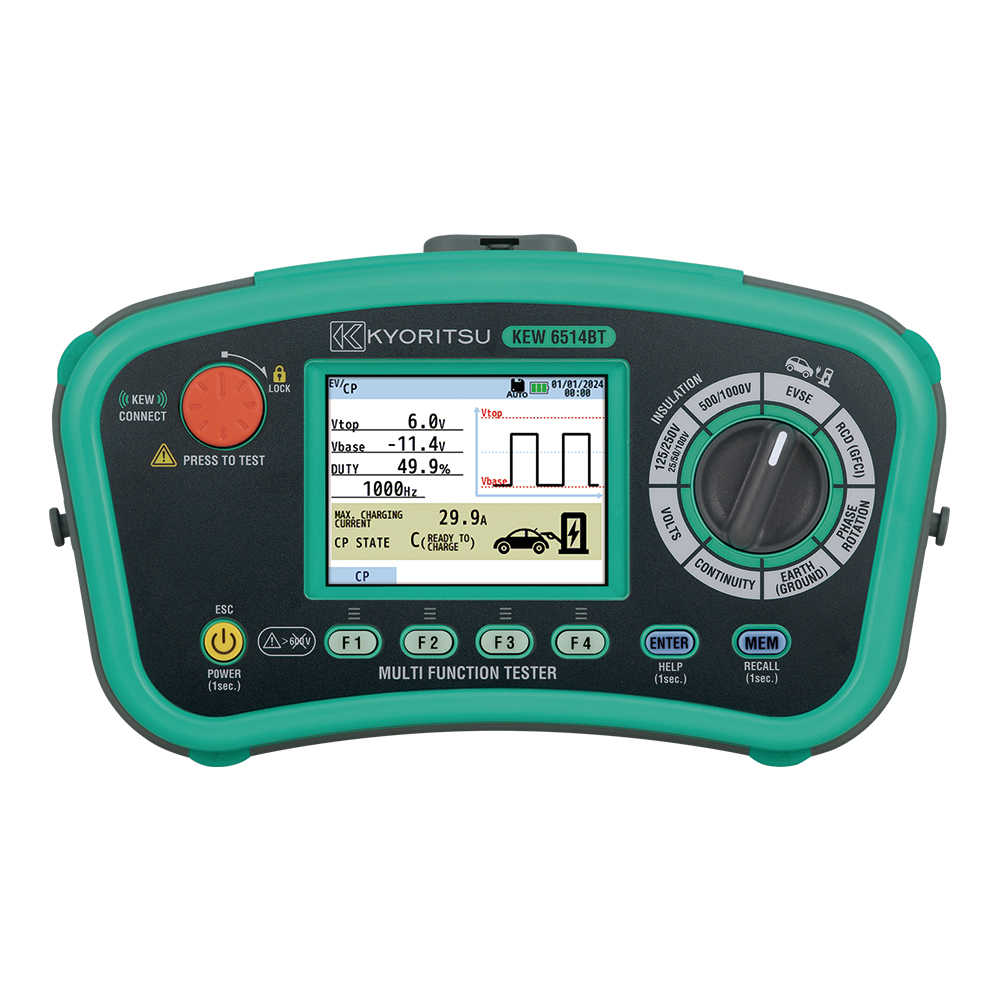

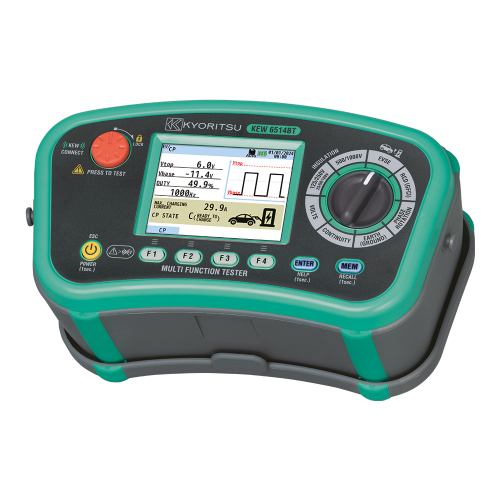

BỘ KIỂM THỬ CÁCH ĐIỆN ĐA NĂNG

KEW 6514BT

Bộ kiểm thử đa năng hỗ trợ nhiều bài kiểm thử điện khác nhau để kiểm tra, bảo trì và khắc phục sự cố của các hệ thống điện.
Chức năng kiểm thử chuyên dụng EVSE cung cấp khả năng phân tích chẩn đoán nâng cao khi sử dụng với bộ điều hợp EVSE.
(EVSE: Thiết bị cung cấp điện cho xe điện)

Cung cấp nhiều loại kiểm thử cho hệ thống điện
Cách điện / Earth / Kiểm tra thông mạch / Hướng quay động cơ / Mạch vòng 2 dây / RCD / Hướng quay pha / Tần số / Điện áp AC / SPD (Varistor)
Bộ nhớ tự động
Màn hình LCD màu
Các bài kiểm tra dành riêng cho EVSE
Kiểm tra dạng sóng tín hiệu CP / Khóa chốt / Kiểm tra tự động lập trình

Xem 3D

Video

PR

Cách sử dụng “Ứng dụng KEW Smart Advanced” và giải thích từng chức năng.

Tổng quan sản phẩm

Cung cấp nhiều loại kiểm thử cho hệ thống điện

Mạch vòng 2 dây

KEW 6514BT có một phương pháp đo lường tiên tiến được gọi là “Mạch vòng 2-dây”. Phương pháp này có thể thực hiện kiểm tra trở kháng mạch vòng bằng cách sử dụng chỉ 2 dây, trong khi thường được yêu cầu sử dụng 3 dây. Dòng điện kiểm thử nhỏ 7mA không gây ngắt ngay cả với các RCD 15mA!

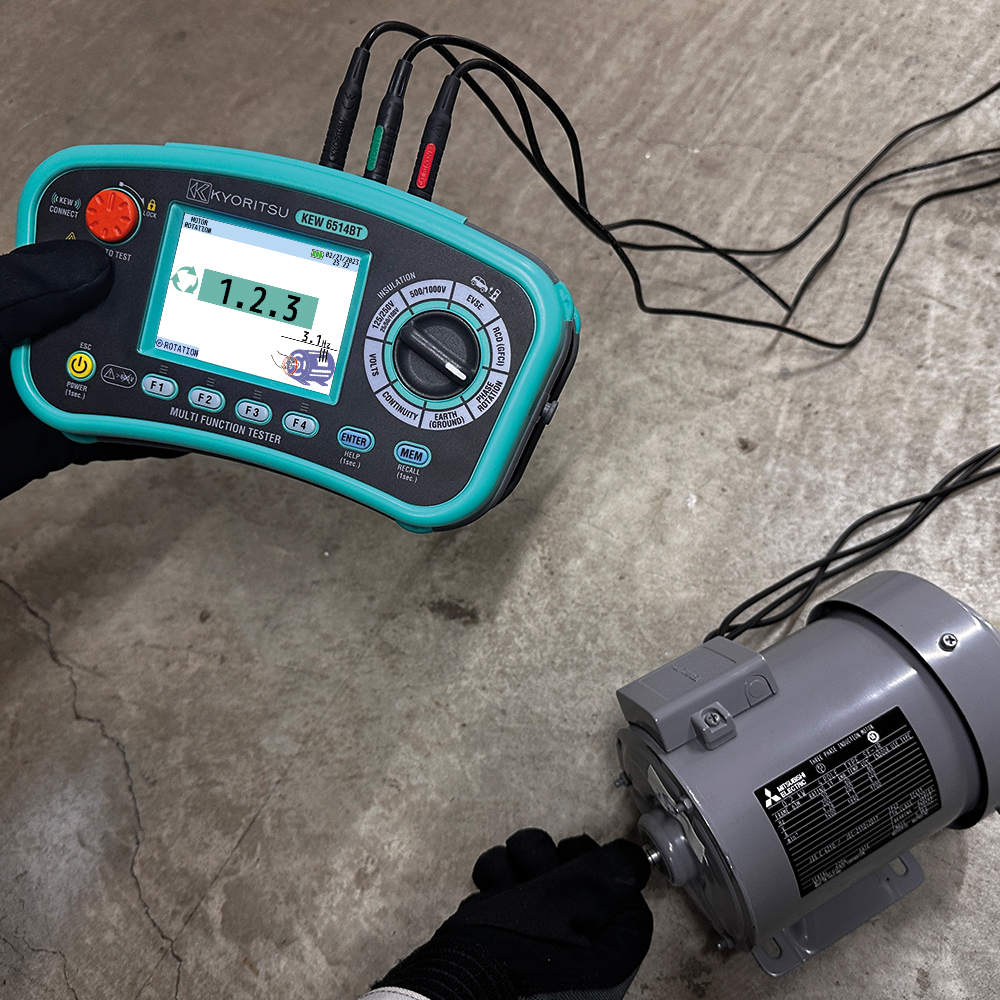

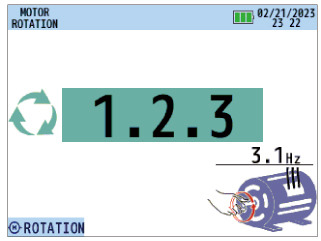

Kiểm tra vòng quay của động cơ

Khi không có nguồn điện, có thể kiểm tra kết nối động cơ bằng lực điện động được tạo ra khi quay trục động cơ ba pha bằng tay hoặc bằng cách khác.

Chức năng khóa an toàn cho dải giá trị điện trở cách điện

Chức năng an toàn này ngăn ngừa sự xuất hiện điện áp không mong muốn cho dải giá trị điện trở cách điện. Có thể thiết lập chức năng an toàn này trên mỗi dải giá trị bằng ứng dụng đặc biệt của chúng tôi.

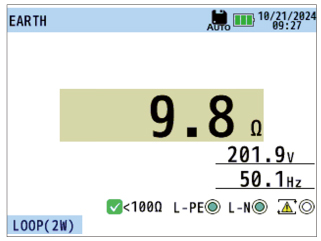

Màn hình LCD màu

Tất cả dữ liệu kiểm thử được hiển thị trên màn hình màu lớn.

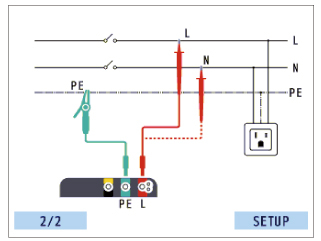

Chức năng HELP sẽ hiển thị cách kết nối thiết bị đo theo chức năng đã chọn.

Bộ nhớ tự động

Khi kích hoạt chức năng này, KEW 6514BT tự động lưu dữ liệu đo được ở mỗi lần kiểm thử. Có thể lưu lên đến 1000 điểm dữ liệu đo được vào bộ nhớ trong.

Có thể thực hiện kiểm thử bằng cách nhấn công tắc kiểm thử trên KEW 6514BT hoặc công tắc trên dây dẫn kiểm thử từ xa. Nhấn và xoay công tắc kiểm thử trên thiết bị, bạn có thể tiến hành kiểm thử liên tục.

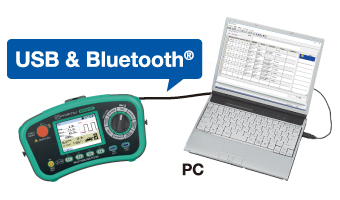

Có thể truyền dữ liệu đo được lưu trong bộ nhớ trong đến PC thông qua bộ điều hợp USB (8212-USB) hoặc Bluetooth^® và có thể quản lý dữ liệu đo được và in báo cáo kiểm thử đầy đủ.
* 8212-USB là phụ kiện tùy chọn.
* Vui lòng tải phần mềm tại đây.

Ứng dụng quản lý dữ liệu đo lường

Ứng dụng "KEW Smart Advanced" giúp bạn kiểm tra mọi kết quả đo được trên máy tính bảng hoặc điện thoại thông minh qua Bluetooth®.
Có thể tải mẫu người dùng (định dạng xlsx) lên thiết bị và các giá trị đo được sẽ tự động được nhập. Sử dụng ứng dụng này, KEW 6514BT cho phép kích hoạt hoặc không kích hoạt từng chức năng và dễ dàng thay đổi các cài đặt như giá trị so sánh cho từng chức năng.

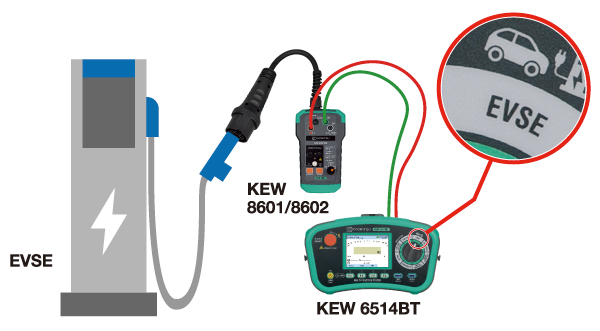

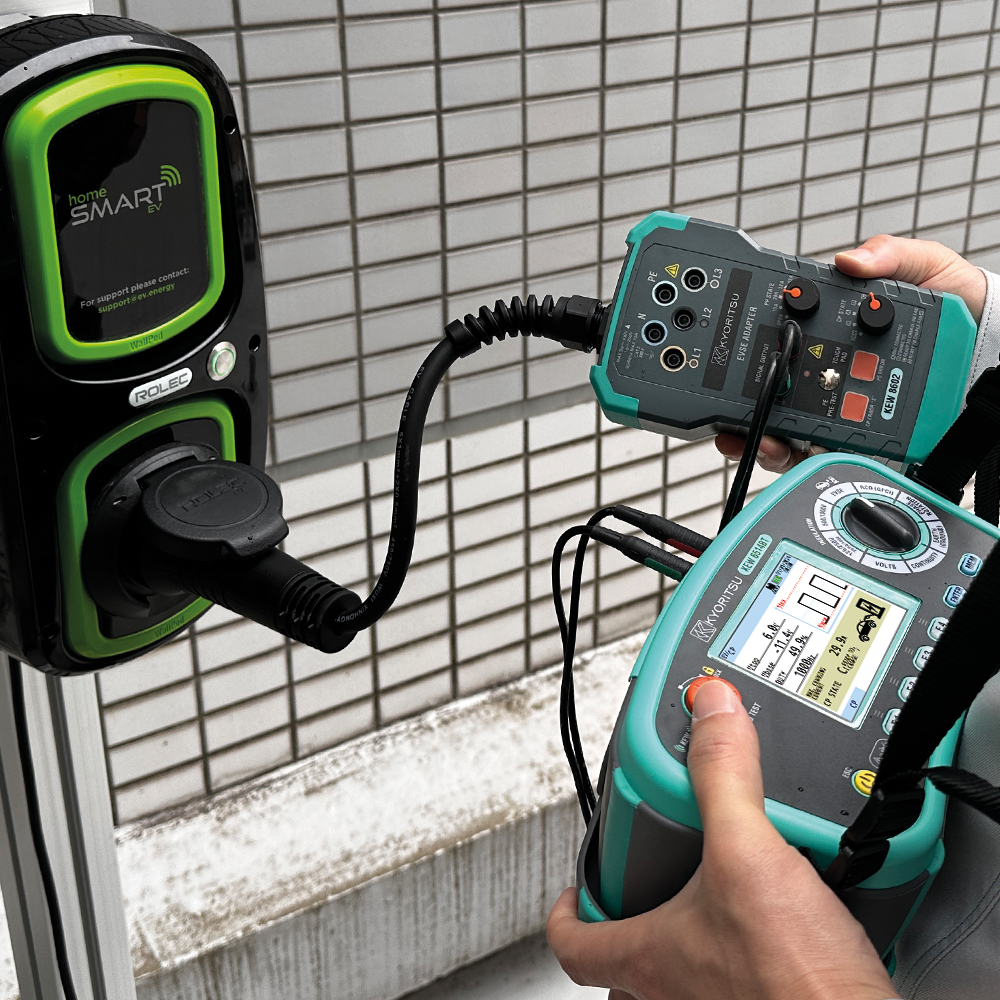

Chức năng chuyên dụng cho EVSE

Cung cấp khả năng phân tích chẩn đoán nâng cao khi sử dụng với BỘ ĐIỀU HỢP EVSE

Bao gồm các bài kiểm thử sau

Cách điện
Vôn
Điện trở mạch công tắc chốt
Tiếp đất
Mạch vòng 2 dây
Kiểm tra tín hiệu CP
RCD

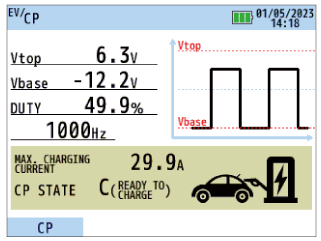

Chức năng phân tích tín hiệu CP

Kết nối KEW 6514BT với cực CP của BỘ ĐIỀU HỢP EVSE, có thể phân tích sâu tín hiệu CP bằng cách sử dụng máy hiện sóng.
Ngoài ra, CP STATE và dòng điện sạc cũng được tự động tính toán và hiển thị trên màn hình thiết bị đo.

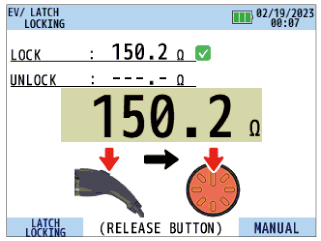

Đo điện trở của mạch công tắc chốt

Sử dụng KEW 6514BT kết hợp với BỘ ĐIỀU HỢP EVSE KEW 8601, bạn có thể đo điện trở mạch và kiểm tra xem công tắc chốt của EVSE có đầu nối type1 có hoạt động bình thường không, với kết quả PASS hoặc FAIL.

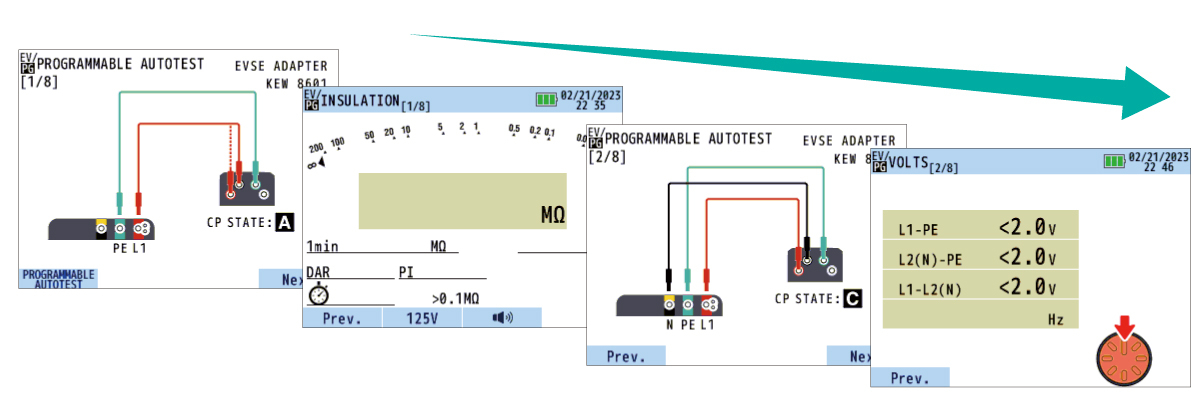

Kiểm thử tự động có thể lập trình

Có một chức năng chuyên dụng EVSE cho phép bạn thực hiện nhiều kiểm thử khác nhau. Có thể tùy chỉnh sự kết hợp và trình tự các bài kiểm thử bằng cách sử dụng ứng dụng đặc biệt của chúng tôi.
Thiết bị đo hỗ trợ bạn bằng cách chỉ dẫn cách thực hiện kết nối trên màn hình trước khi kiểm thử và cũng cung cấp hướng dẫn từng bước để thực hiện tất cả các bài kiểm thử cần thiết.

KEW 6514BT được trang bị đầy đủ mọi thứ bạn cần để kiểm tra hệ thống điện

		KEW 6514BT	KEW 6516	KEW 6516BT
ĐIỆN ÁP		600V
Tính thông mạch		✓
Tiếp đất		2 dây / 3 dây
RCD	Chức năng	×1/2, ×1, Ramp	×1/2, ×1, ×5, Ramp, Auto, Uc
	Loại RCD	AC(G)	AC/A/F/B(G/S)
	Dòng điện kiểm thử	15/30/50/100/200/500mA	10/30/100/300/500/1000mA/Biến đổi
PSC/PFC		－	✓
Kiểm thử EVSE	RCD (Tương thích với RCD cho EVSE)	－	✓(DC 6mA)
	LOOP (Tương thích với RCD cho EVSE)	－	✓(N-PE:4mA)
	Kiểm tra tín hiệu CP	✓	－
	Điện trở mạch công tắc chốt	✓	－
	Kiểm thử tự động có thể lập trình	✓	－
Điện trở cách điện	Điện áp kiểm thử	25/50/100/125/250/ 500/1000V	100/250/500/1000V
Trở kháng mạch vòng	LOOP ATT 2 dây	✓(L-PE:7mA)	✓(L-PE:15mA)
	LOOP ATT 3 dây	－	✓
	LOOP HIGH	－	✓
Xoay pha		✓
	Kiểm tra vòng quay của động cơ	✓	－
Bộ nhớ tự động		✓	－
Giao tiếp truyền thông	USB	✓
Giao tiếp truyền thông	Bluetooth®	✓	－	✓

Thông số kỹ thuật

Điện trở cách điện

Điện trở cách điện								SPD (Biến trở)
Điện áp kiểm thử	25V	50V	100V	125V	250V	500V	1000V	Tối đa 1000V
Dải giá trị	2,000/20,00MΩ (Tự động đặt phạm vi đo)		2,000/20,00/200,0MΩ (Tự động đặt phạm vi đo)			2,000/20,00/ 200,0/1000MΩ (Tự động đặt phạm vi đo)	2,000/20,00/ 200,0/2000MΩ (Tự động đặt phạm vi đo)	0 đến 1000V (tăng 1V)
Độ chính xác	－							±5%rdg±5dgt
Dải giá trị đo lường hiệu quả đầu tiên	0,100 đến 10,00MΩ		0,100 đến 25,0MΩ		0,100 đến 50,0MΩ	0,100 đến 100,0MΩ	0,100 đến 1000MΩ	－
Dải giá trị đo lường hiệu quả đầu tiên	±2%rdg±2dgt							－
Dải giá trị đo lường hiệu quả thứ hai	0,050 đến 0,099MΩ							－
	±2%rdg±4dgt
	10,01 đến 18,00MΩ		25,1 đến 180,0MΩ		50,1 đến 180,0MΩ	100,1 đến 900MΩ	1001 đến 1800MΩ
	±5%rdg
Dòng điện định mức	1,0 đến 1,2ｍA							－
Dòng điện định mức	0,025 MΩ	0,05 MΩ	0,1 MΩ	0,125 MΩ	0,25MΩ	0,5MΩ	1MΩ	－
Dòng điện ngắn mạch	Tối đa 1,5mA

Tiếp đất

Dải giá trị		20,00/200,0/2000Ω (Tự động đặt phạm vi đo)
Độ chính xác		±2%rdg±0,08Ω (20,00Ω) ±2%rdg±3dgt (200,0/2000Ω)

Trở kháng mạch vòng (L-PE (2 dây))

Điện áp định mức	85 đến 260V (50/60Hz)
Dải giá trị trở kháng	200,0/2000Ω
Độ chính xác	±3%rdg±10dgt
Dòng điện đo lường	L-PE:7mA

Tính thông mạch

Dải giá trị	20,00/200,0/2000Ω (Tự động đặt phạm vi đo)
Điện áp mạch hở (DC)	7 đến 14V
Dòng điện đo	200ｍA trở lên (2Ω trở xuống)
Độ chính xác	±2,0%rdg±8dgt

RCD

	Thời gianngắt	×1	±1%rdg±2ms
Điện áp định mức			85 đến 440V (50/60Hz)
Chức năng			×1/2, ×1, Ramp
Chức năng			15/30/50/100/200/500mA
Loại RCD			AC(G)
Độ chính xác	Dòng điện ngắt	×1/2	-8 đến -2%
		×1	+2 đến +8%
		Ramp	-4 đến +4%
	Thời gianngắt	×1/2	±1%rdg±2ms

Chức năng EVSE

	Vbase	±4dgt
Dải giá trị đo lường	Vtop	2,0 đến 15,0V
	Vbase	-15,0 đến -2,0V
	Tần số	980 đến 1020Hz
	Nhiệm vụ	10,0 đến 96,0%
	Dòng điện sạc	6,0 đến 80,0A
Độ chính xác	Vtop	±4dgt
	Tần số	±0,5%rdg±4dgt
	Nhiệm vụ	±10dgt
	Dòng điện sạc	Phụ thuộc vào độ chính xác của chu kỳ làm việc.

Vôn

Dải giá trị		300,0/600V (Tự động đặt phạm vi đo)
Dải giá trị đo lường	Vôn	2 đến 600V
Dải giá trị đo lường	Tần số	45 đến 65Hz
Độ chính xác	Vôn	±2%rdg±4dgt
Độ chính xác	Tần số	±0,5%rdg±2dgt

Xoay pha

Dải giá trị đo lường	Xoay pha	3 đến 600V (45 đến 65Hz)
Dải giá trị đo lường	Vòng quay động cơ	0,1 đến 2V (1 đến 10Hz)
Chỉ báo		Theo chiều kim đồng hồ: “1.2.3”and biểu tượng trình tự pha theo chiều kim đồng hồ Ngược chiều kim đồng hồ: “3.2.1”and biểu tượng trình tự pha ngược chiều kim đồng hồ

Tổng quan

Tiêu chuẩn áp dụng	IEC 61010-1, IEC 61010-2-030 CAT IV 300V / CAT Ⅲ 600V Mức độ ô nhiễm 2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10, IEC 60529 (IP40)
Giao tiếp truyền tin	USB, Bluetooth® 5,0
Nguồn điện	LR6 (AA)(1,5V) × 8
Kích thước	136(D) × 235(R) × 114(S) mm
Trọng lượng	Khoảng 1300g (bao gồm cả pin)
Phụ kiện	7281 (Đầu đo có công tắc điều khiển từ xa) 7247 (Dây dẫn kiểm thử bảng phân phối điện) 7228A (Đầu đo kiểm thử điện trở tiếp đất) 8017B (Sản phẩm mở rộng dài) 8041 (Que tiếp đất phụ [2 que/1 bộ]) 8923 (Cầu chì [0,5A/600V]×1 (đi kèm), 1 (dự phòng) 9084 (Vỏ mềm) 9142 (hộp đựng mang đi) 9151 (Dây đeo vai) 9199 (Đệm vai) Pin, Sách hướng dẫn
Phụ kiện tùy chọn	7272 (Bộ dây đo chính xác) 8212-USB (Bộ điều hợp USB) 8259 (Bộ điều hợp cho cực đo lường) 8601 (BỘ ĐIỀU HỢP EVSE) 8602 (BỘ ĐIỀU HỢP EVSE)
