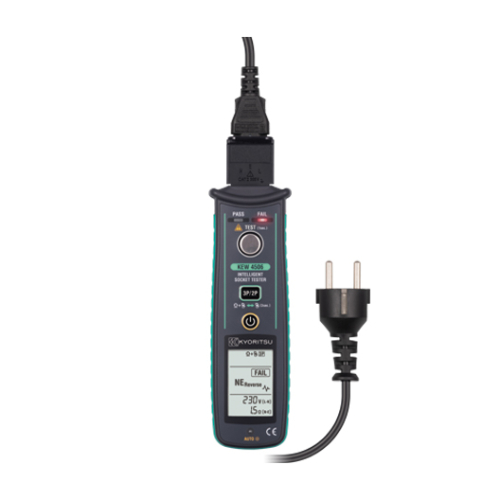

BỘ KIỂM THỬ Ổ CẮM THÔNG MINH

KEW 4506

Bộ kiểm thử ổ cắm hoàn hảo có thể tìm ra
kết nối ngược N-E khó phát hiện!

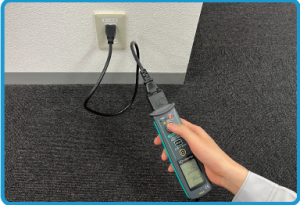

Đo lường dễ dàng chỉ bằng cách cắm vào ổ cắm điện và nhấn nút kiểm tra
Chỉ trong 1 giây, bạn có thể kiểm tra điện áp, cách đi dây chính xác và cực tính của Dây pha, Dây trung tính và Đây tiếp đất của ổ cắm điện
Có thể sử dụng KEW 4506 trên hệ thống tiếp đất TT và cũng có thể sử dụng trên TN-S bằng cách kết hợp sử dụng với KEW 8343 (Xem nguyên lý đo lường)
Phương pháp đo lường độc đáo với dòng điện kiểm thử thấp để tránh ngắt RCD

Xem 3D

Video

Tổng quan sản phẩm

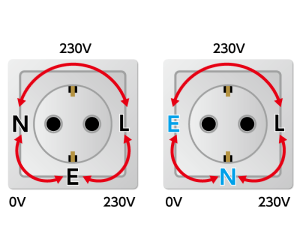

Tại sao kết nối ngược giữa Dây trung tính-Dây tiếp đất lại là vấn đề?

Nếu ổ cắm điện được sử dụng mà không nhận ra có lỗi kết nối ngược N-E, RCD ngược dòng sẽ ngắt gây mất điện.
Nhưng nếu mạch không được bảo vệ bằng RCD, dòng điện tải lớn sẽ chạy trong dây dẫn tiếp đất, gây ra hiện tượng điện giật và nguy cơ hỏa hoạn.

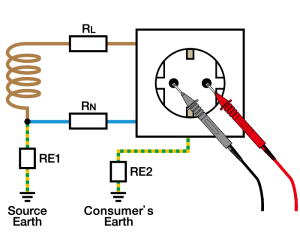

Đánh giá bằng đồng hồ vạn năng

Khi đo bằng đồng hồ vạn năng, ngay cả khi N và E được kết nối ngược, điện áp sẽ giống như khi chúng được kết nối đúng cách và không phát hiện ra lỗi đấu dây.

Bộ kiểm thử ổ cắm thông minh của chúng tôi,
KEW 4506, có thể giải quyết những vấn đề đó!

Nguyên lý đo lường

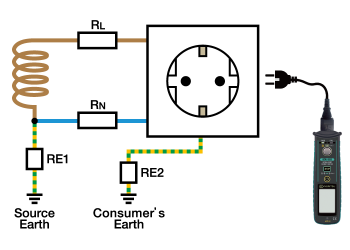

Đối với hệ thống TT

Nếu hệ thống tiếp đất là TT và mạch được bảo vệ bằng RCD với dòng điện định mức là 30mA trở lên,
có thể phát hiện Kết nối ngược N-E chỉ bằng KEW 4506.

Trong trường hợp này, để kiểm tra xem hệ thống dây N-E có đúng không, KEW 4506 đo điện trở giữa L-N và điện trở giữa L-E tương ứng.
Thông thường trong hệ thống TT, điện trở L-N chủ yếu chỉ do điện trở của dây dẫn.
Mặt khác, điện trở L-E cũng bao gồm điện trở tiếp đất của người sử dụng (RE1 và RE2), do đó điện trở L-E cao hơn điện trở L-N.

RL+RN < RL +(RE1+RE2)

KEW 4506 phát hiện Kết nối ngược N-E kiểm tra sự khác biệt của các giá trị điện trở này.
Do đó, nếu điện trở L-E cực thấp thì có thể không phát hiện được kết nối ngược N-E.
Ngoài ra, RCD 10mA có thể ngắt vì dòng điện kiểm thử khoảng 10mA được sử dụng để đo điện trở.

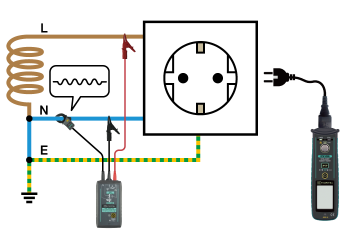

Trong những trường hợp trên, chúng tôi đề xuất sử dụng KEW 8343 (Nguồn tín hiệu) cùng với KEW 4506.
Nó sẽ không bị ảnh hưởng bởi điện trở L-E cực thấp và bất kỳ RCD nào cũng sẽ không ngắt vì dòng điện kiểm thử chạy giữa N-E nhỏ hơn 1μA.

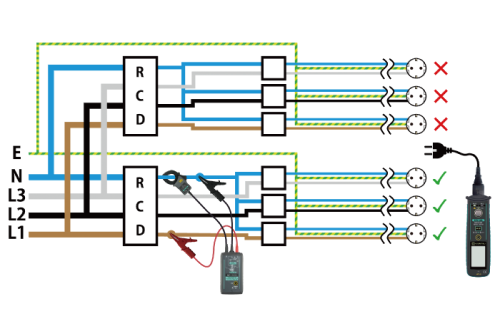

Đối với hệ thống TN

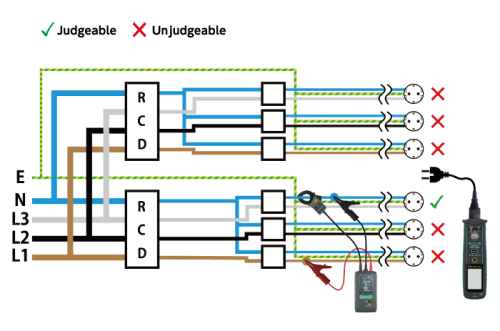

Để kiểm tra hệ thống dây điện có điện trở thấp như TN, kết cấu tòa nhà và hệ thống tiếp đất thông thường, hãy kết nối KEW 8343 đến vị trí gần cầu dao ngắt mạch nhánh mà ổ cắm điện 3P được kiểm thử được nối dây và áp dụng điện áp kiểm thử.
Có thể phát hiện kết nối ngược N-E bằng cách áp dụng điện áp kiểm thử từ KEW 8343 vào dây trung tính và kiểm tra hướng của tín hiệu.
*Không thể sử dụng KEW 4506 và KEW 8343 trên hệ thống TN-C hoặc hệ thống CNTT.
*Nguồn tín hiệu KEW 8343 được bán riêng.

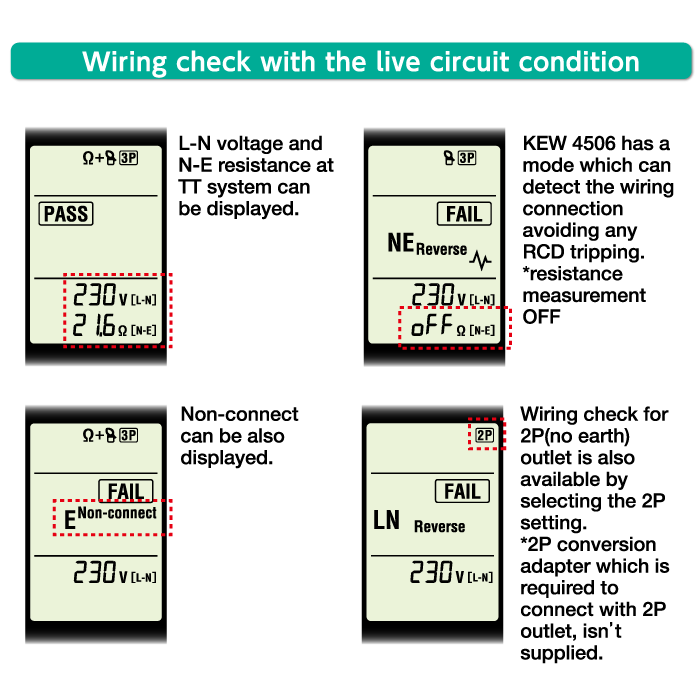

Tất cả kết quả kiểm thử và PASS/FAIL đều được hiển thị rõ ràng trên màn hình

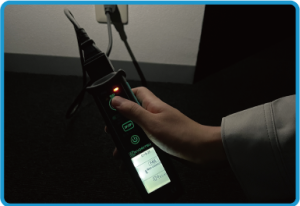

Đo lường dễ dàng chỉ bằng cách cắm vào ổ cắm điện và nhấn nút kiểm thử.	Đèn nền LCD tự động bật ở nơi tối. *Có thể tắt đèn nền

Nơi sử dụng và hạn chế

KEW 4506 có thể kiểm thử kết nối dây điện bao gồm cả Kết nối ngược N-E của ổ cắm điện một pha.
Bộ kiểm thử này có thể kiểm thử ổ cắm điện một pha được nối với hệ thống cung cấp điện Ba pha 4 dây, Một pha 3 dây, Một pha 2 dây.
*Không thể sử dụng KEW 4506 để kiểm thử ổ cắm điện ba pha và kiểm thử RCD.

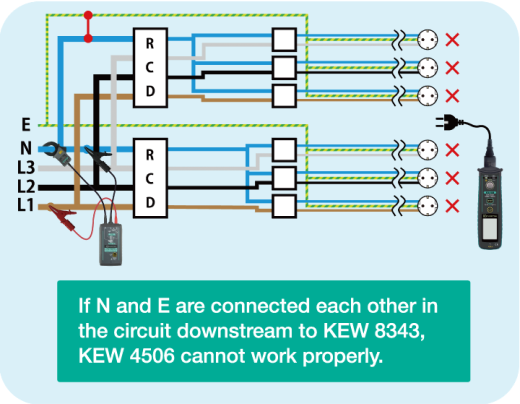

Để sử dụng trong mạch hệ thống TN chung, chỉ có thể xác định Kết nối ngược N-E tại ổ cắm điện được kết nối ở hạ dòng của dây dẫn N, tại đó KEW 8343 được kẹp chặt. Để kiểm tra ổ cắm điện Mạch vòng, phải kết nối KEW 8343 với đầu phía thượng dòng của dây dẫn N đang cung cấp cho mạch vòng.

Thông số kỹ thuật

Kiểm thử ổ cắm điện^*1
	Dải giá trị đo lường được của điện áp nguồn điện		80 đến 290V rms (50/60Hz) *Bộ kiểm thử sẽ đưa ra cảnh báo điện áp nếu phát hiện thấy điện áp 253V trở lên nhưng nó có thể thực hiện kiểm thử ổ cắm điện.
	Loại ổ cắm điện		3 cực	2 cực
	Phán định	PASS	PASS	PASS
		FAIL	Kết nối ngược L-N	Kết nối ngược L-N<
			Kết nối ngược L-E	Điện áp bất thường
			Kết nối ngược N-E	－
			E Không kết nối	－
			N Không kết nối	－
			N-E không thể phán định	－
			Điện áp bất thường	－
AC V (L-N)
	Dải giá trị		80 đến 290V rms (50/60Hz)
	Độ chính xác		±2%rdg±4dgt
Điện trở mạch vòng (N-E)
	Dải giá trị (Tự động đặt phạm vi đo)		200Ω: 0,0 đến 199,9Ω 2000Ω: 200 đến 1999Ω
	Dòng điện kiểm thử		200Ω: 5mA (5,3 Hz) 2000Ω: 1mA (5,3 Hz)
	Độ chính xác		±3%rdg±5dgt
Tiêu chuẩn áp dụng			IEC 61010-1, IEC 61010-2-030 CAT Ⅱ 300V Mức độ ô nhiễm 2, IEC 60529(IP40)
Dải giá trị nhiệt độ và độ ẩm hoạt động			-10 đến 50°C, độ ẩm tương đối 85% trở xuống (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm bảo quản			-20 đến 60°C, độ ẩm tương đối 85% trở xuống (không ngưng tụ)
Nguồn điện			LR6 (AA)(1,5V) × 2
Kích thước			212(D) × 56(R) × 39(S) mm
Trọng lượng			Khoảng 250g (bao gồm cả pin)

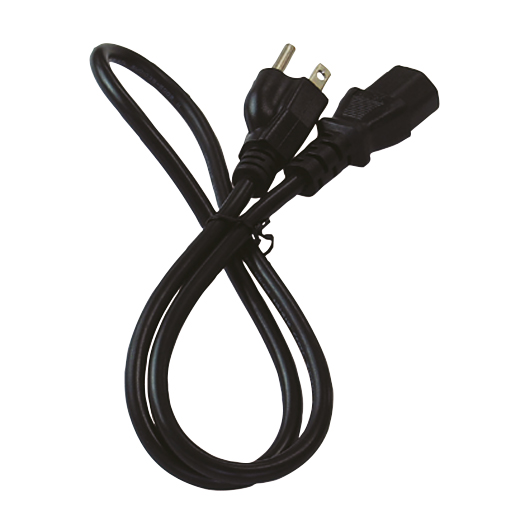

Phụ kiện			KAMP10 hoặc 7284 (Dây dẫn kiểm thử có đầu nối IEC) ^*3 9161 (Hộp đựng mang đi) LR6 (AA) × 2, Sách hướng dẫn
Phụ kiện tùy chọn			8343 (Nguồn tín hiệu cho Bộ kiểm thử ổ cắm thông minh)

*1 Nếu chức năng đo điện trở N-E bị tắt (*2), bài kiểm thử được thực hiện với điện áp kiểm thử áp dụng từ chỉ một nguồn tín hiệu tùy chọn
: dòng điện chạy giữa N-E nhỏ hơn 1µA
*2 Nếu chức năng này bị vô hiệu hóa, KEW 4506 không cho thấy điện trở giữa N-E.
*3 KAMP 10(AU): phích cắm Úc / KAMP 10(EU): phích cắm SCHUKO Châu Âu / KAMP 10(UK): phích cắm Anh(13A) / 7284: phích cắm Mỹ (NEMA)
