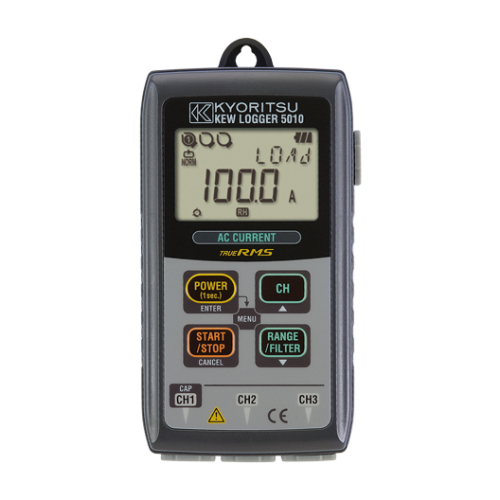

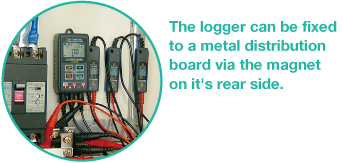

KEW 5010｜BỘ GHI NHẬT KÝ DÒNG ĐIỆN｜Dòng sản phẩm

Xem 3D

Tổng quan sản phẩm

Ghi chú ứng dụng và mẹo hữu ích

Giám sát mức cách điện bằng cách kiểm tra dòng điện rò rỉ

Phát hiện dòng điện rò rỉ không liên tục vì điều này thường xảy ra không thể đoán trước.
Kiểm tra xem có sự cố ngắt RCD/ELCB do dòng điện rò rỉ. Kiểm tra xem RCD có bị ngắt ở mức dòng điện ngắt định mức không.

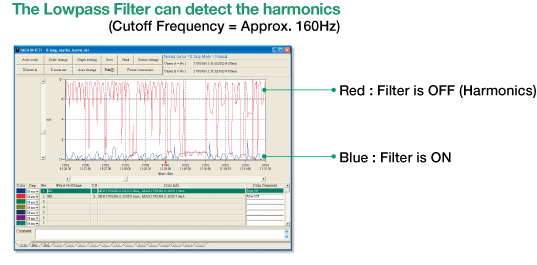

Kiểm tra xem có sóng hài không. Sử dụng 2 kẹp cảm biến (một cảm biến cho mỗi kênh) trên cùng một đường dây và sử dụng chức năng bộ lọc trên một cảm biến kẹp. Sự khác biệt về giá trị giữa 2 kênh sẽ chỉ ra sự hiện diện của sóng hài. Theo cách này, có thể theo dõi nguồn tạo ra sóng hài.

Giám sát dòng điện tải

Xác nhận độ ổn định của tải (ví dụ: động cơ) và độ biến dạng gây ra cho dòng điện bằng cách phát hiện chính xác tình trạng quá tải gây ra bởi dòng điện khởi động và dòng điện tăng đột biến.
Kiểm tra sự mất cân bằng pha (trong hệ thống 3 pha)
Đánh giá thiết bị đóng cắt một cách thích hợp bằng cách đo dòng điện đỉnh và dòng điện khởi động.
Phân tích sự sụt giảm điện áp do dòng điện khởi động và do đó thực hiện bù tương ứng.

Giám sát công suất điện tổng thể của dây chuyền sản xuất tại các nhà máy hoặc mỗi tầng tại các tòa nhà

4 chế độ ghi giúp cho việc thực hiện nhiều phép đo

Chế độ ghi bình thường

Để theo dõi tình trạng đường dây điện hoặc rò rỉ không liên tục.

Ghi lại sự thay đổi của dòng điện trong một khoảng thời gian nhất định (Để theo dõi sự biến đổi của dòng điện theo thời gian.)
Có thể chọn 15 khoảng thời gian ghi: 1 giây đến 60 phút
(1,2,5,10,15,20,30 giây, 1,2,5,10,15,20,30,60 phút)

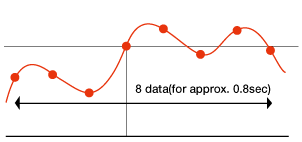

Giá trị đo được trung bình trong mỗi khoảng thời gian ghi sẽ được ghi lại. Các giá trị Tối đa, Tối thiểu và Đỉnh (giá trị đỉnh đã lấy mẫu được chuyển đổi thành giá trị RMS hình sin) được ghi lại sau mỗi 10 lần đo.

Chế độ ghi bộ kích khởi

Để quan sát một hoạt động bất thường của ELCB/RCD, dòng điện không đều.

Phát hiện giá trị, thời gian và tần số của dòng điện khi giá trị đặt trước bị vượt quá.
Khi mức độ phát hiện (tức là giá trị cài đặt trước) bị vượt quá, 8 điểm dữ liệu (Giá trị True RMS cho khoảng 0,8 giây) và giá trị đỉnh được ghi lại trước và sau khi giá trị cài đặt trước bị vượt quá.
Có thể phát hiện dòng điện khởi động hoặc dòng điện bất thường bằng cách lấy mẫu các đầu vào cứ mỗi 1,6ms một lần.
Đèn LED nhấp nháy khi giá trị đo được vượt quá giá trị dòng điện được cài đặt trước.

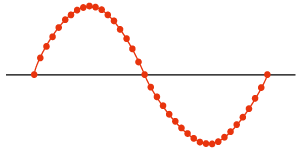

Chế độ ghi chụp

Để quan sát dạng sóng dễ dàng.

Hiển thị dạng sóng thông qua PC bằng cách lấy mẫu các đầu vào cứ mỗi 0,55ms một lần.
Khi giá trị dòng điện được cài đặt trước bị vượt quá, giá trị tức thời được ghi lại cho 200ms (từ 10(50Hz) đến 12 (60Hz) dạng sóng) trước và sau khi giá trị cài đặt trước bị vượt quá.
Đèn LED nhấp nháy khi giá trị đo được vượt quá giá trị dòng điện được cài đặt trước.

Dung lượng lớn để lưu trữ 60,000 điểm dữ liệu

Có thể ghi lại 60,000 điểm dữ liệu khi sử dụng 1ch, và khi cả ba kênh được sử dụng, 20,000 điểm dữ liệu có thể được ghi lại trên mỗi kênh.

Số lượng điểm dữ liệu được ghi lại TỐI ĐA

Sử dụng tất cả 3 kênh	Sử dụng 2 kênh	Chỉ sử dụng 1 kênh
20,000 điểm dữ liệu	30,000 điểm dữ liệu	60,000 điểm dữ liệu

Thời lượng ghi tối đa

Khoảng thời gian ghi	Sử dụng tất cả 3 kênh	Sử dụng 2 kênh	Chỉ sử dụng 1 kênh
1 giây	5:33:20	8:20:00	16:40:00
2 giây	11:06:40	16:40:00	1 ngày　 9:20:00
5 sec.	1 ngày　 3:46:40	1 ngày17:40:00	3 ngày 11:20:00
10 sec.	2 ngày　 7:33:20	3 ngày 11:20:00	6 ngày 22:40:00
15 sec.	3 ngày 11:20:00	5 ngày　 5:00:00	10 ngày 10:00:00
20 sec.	4 ngày 15:06:40	6 ngày 22:40:00	13 ngày 21:20:00
30 sec.	6 ngày 22:40:00	10 ngày 10:00:00	20 ngày 20:00:00
1 min.	13 ngày 21:20:00	20 ngày 20:00:00	41 ngày 16:00:00
2 min.	27 ngày 18:40:00	41 ngày 16:00:00	83 ngày　 8:00:00
5 min.	69 ngày 10:40:00	104 ngày　 4:00:00	208 ngày　 8:00:00
10 min.	138 ngày 21:20:00	208 ngày　 8:00:00	416 ngày 16:00:00
15 min.	208 ngày　 8:00:00	260 ngày 10:00:00	520 ngày　 0:00:00
20 min.	277 ngày 18:40:00	416 ngày 16:00:00	833 ngày　 8:00:00
30 min.	416 ngày 16:00:00	625 ngày　 0:00:00	1250 ngày　 0:00:00
60 min.	833 ngày　 8:00:00	1250 ngày　 8:00:00	2500 ngày　 0:00:00

Thời gian đo liên tục: khoảng 10 ngày (Pin Alkaline)
* Thời gian ghi tối đa phụ thuộc vào thời lượng pin (khoảng 10 ngày với pin Alkaline)

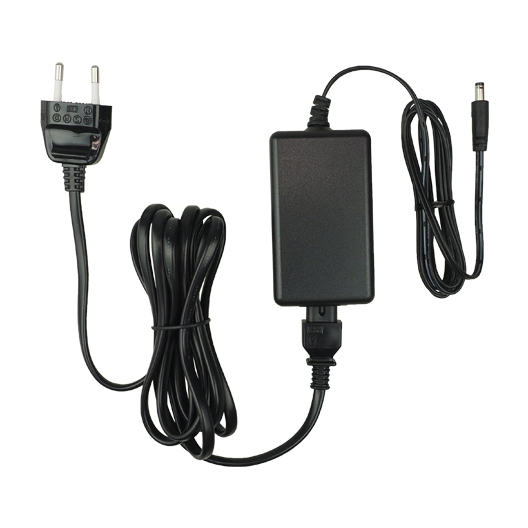

* Nên sử dụng Bộ điều hợp AC tùy chọn để ghi trong thời gian dài.

Đèn LED nhấp nháy khi giá trị dòng điện cài đặt trước bị vượt quá.

Có sẵn cho chế độ Ghi chụp / Ghi kích hoạt.
Đèn LED trên kênh được kết nối với Cảm biến sẽ nhấp nháy khi phát hiện thấy Sự kiện kích hoạt sau.
Đèn LED nhấp nháy bất cứ khi nào giá trị đo được vượt quá mức phát hiện được cài đặt trước trong quá trình đo.
Sự kiện kích hoạt được phát hiện khi các giá trị đo được vượt quá mức phát hiện được cài đặt trước ở Chế độ ghi chụp / kích hoạt.

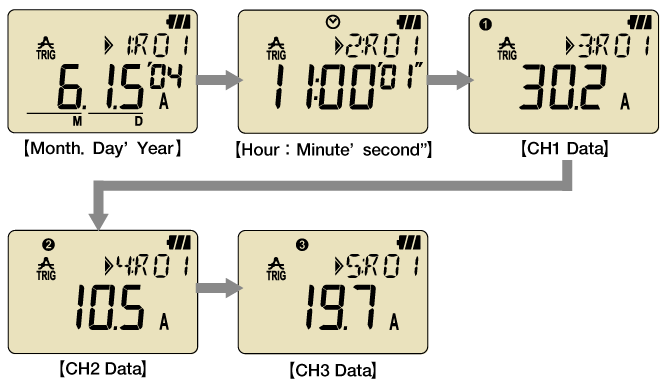

CALL: Xác nhận dữ liệu đã ghi

Có thể hiển thị những thông tin sau: số lượng điểm dữ liệu đã ghi, giá trị (tối đa+tối thiểu+đỉnh) cho mỗi kênh hoàn thành với thông tin thời gian/ngày tháng ở chế độ Ghi bình thường. (Các giá trị phát hiện được (tức là khi các giá trị nằm ngoài giới hạn giá trị cài đặt trước) có thể được hiển thị ở các chế độ ghi khác)
RECALL: Có thể xem lại 10 điểm dữ liệu đã ghi cuối cùng bao gồm thời gian/ngày tháng trên màn hình bộ ghi nhật ký.

Lựa chọn chế độ Một lần hoặc chế độ Vô tận

Một lần bật:
Việc ghi sẽ dừng lại khi đã hết bộ nhớ.
Một lần tắt:
Ghi đè dữ liệu cũ và lưu trữ dữ liệu mới nhất.

Đèn báo nguồn pin

Hiển thị điện áp pin theo 4 mức.
(Có thể sử dụng bộ ghi nhật ký trong khoảng thời gian lâu hơn 24 giờ thậm chí sau khi biểu tượng cảnh báo nhấp nháy.)
Dữ liệu được ghi sẽ được lưu giữ ngay cả khi pin hết hoặc thay thế do có bộ nhớ bất biến (được đảm bảo trong 10 năm)

Phân tích và xử lý dữ liệu đã ghi bằng máy tính

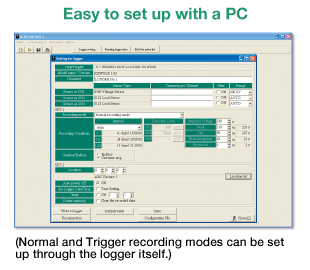

Dễ dàng thiết lập với PC

Có phần mềm PC thân thiện với người dùng "KEW LOG Soft2".
Dữ liệu đã ghi có thể tải xuống máy tính thông qua cáp USB.

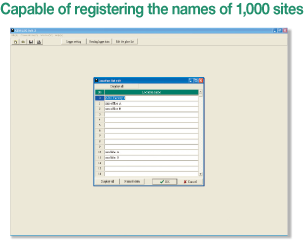

Thông qua phần mềm, có thể thiết lập các thông số sau: thời gian/ngày tháng, khoảng thời gian ghi, thời điểm bắt đầu ghi, phương pháp ghi, tên địa điểm giám sát và bình luận.
Loại cảm biến được kết nối với bộ ghi nhật ký sẽ được tự động nhận dạng.
Chỉ cần nhấp vào hộp thoại thích hợp để thiết lập nếu không cần nhập bất kỳ bình luận nào.
Có thể sử dụng USB hub có bán trên thị trường để kết nối nhiều bộ ghi nhật ký với một máy tính và có thể cài đặt thời gian đồng bộ.

Có thể xử lý dễ dàng một lượng dữ liệu lớn

Cũng có thể chuyển đổi dữ liệu đã ghi lại thành tệp CSV và có thể xử lý dữ liệu trong Excel.

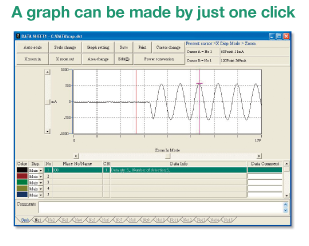

Hiển thị đồ họa

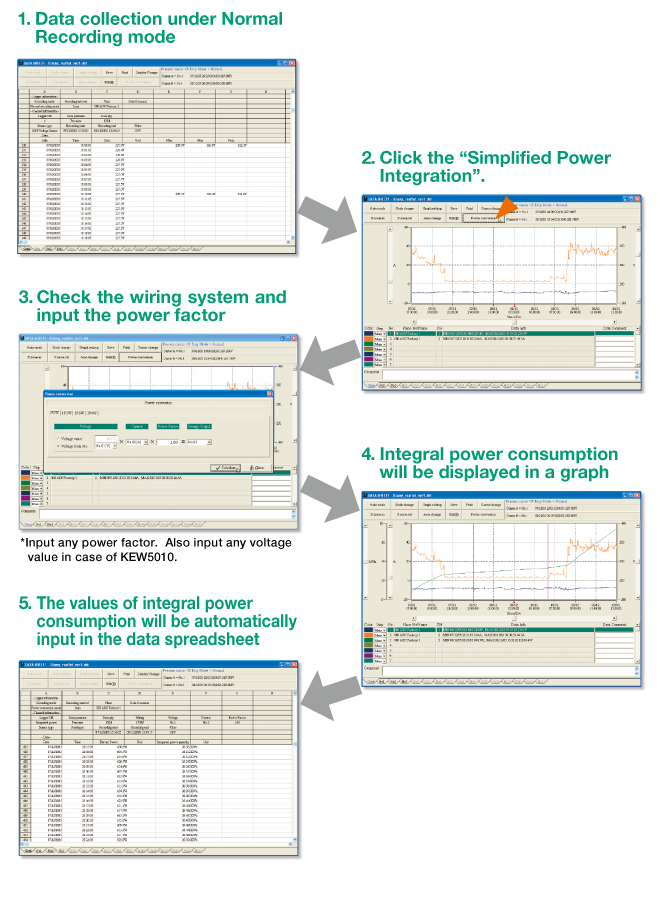

Tích hợp nguồn điện đơn giản

Phần mềm PC “KEW LOG Soft 2” provides dễ dàng tính toán mức tiêu thụ điện năng.(Một pha 2 dây, Một pha 3 dây, Ba pha 3 dây, Ba pha 4 dây)
* Có chức năng tích hợp nguồn điện đơn giản cho dữ liệu được ghi ở chế độ Ghi bình thường.

Thông số kỹ thuật

■Chế độ ghi bình thường (AC 50/60Hz, Sóng hình sin, Đầu vào: 10% trở lên trên dải giá trị tại CH1)

Dải giá trị	Độ chính xác RMS
100,0mA	±2,0%rdg±0,9%f.s.+ Độ chính xác của cảm biến
Các dải giá trị khác	±1,5%rdg±0,7%f.s.+ Độ chính xác của cảm biến
Hệ số đỉnh	2,5 trở xuống: Độ chính xác RMS (sin) + 2%rdg + 1%f.s.

*Các giá trị Tối đa, Tối thiểu và Đỉnh tức thời ở chế độ Ghi bình thường chỉ là giá trị tham chiếu:
độ chính xác của chúng không được đảm bảo.

■Chế độ ghi kích hoạt (AC 50/60Hz sóng hình sin)

Dải giá trị	Độ chính xác
100,0mA	±3,5%rdg±2,2%f.s.+ Độ chính xác của cảm biến
Các dải giá trị khác	±3,0%rdg±2,0%f.s.+ Độ chính xác của cảm biến

■Chế độ ghi chụp

Dải giá trị	Độ chính xác
100,0mA	±3,0%rdg±1,7%f.s.+ Độ chính xác của cảm biến
Các dải giá trị khác	±2,5%rdg±1,5%f.s.+ Độ chính xác của cảm biến

Chế độ ghi	Bình thường, Kích hoạt, Chụp
Hệ điều hành	Xấp xỉ liên tiếp (CH1 lấy mẫu đồng bộ đơn)
Điện áp làm việc tối đa định mức	Giá trị đỉnh AC 9,9Vrms, 14V
Số kênh đầu vào	3ch
Phương pháp đo lường	True RMS
Khoảng thời gian đo RMS	Khoảng 100ms
Khoảng thời gian lấy mẫu	Chế độ Bình thường/Kích hoạt: khoảng 1,65ms/CH Chế độ chụp: khoảng 0,55ms (dạng sóng: cứ mỗi 1,1ms)
Dải giá trị hiện tại	8146 (loại 30A) : 100,0/1000mA/10,00/30,0A 8147 (loại 70A) : 100,0/1000mA/10,00/70,0A 8148 (loại 100A) : 100,0/1000mA/10,00/100,0A 8121 (loại 100A) : 10,00/100,0A 8122 (loại 500A) : 50,00/500,0A 8123 (loại 1000A) : 100,0/1000A 8128/8135 (loại 5A) : 5,000A/(50,00A) 8127 (loại 100A) : 10,00A/100,0A 8126 (loại 200A) : 20,00A/200,0A 8125 (loại 500A) : 50,00A/500,0A 8124 (loại 1000A) : 100,0A/1000A 8130 (loại 1000A) : 100,0/1000A
Cảnh báo pin yếu	Hiển thị vạch pin (ở 4 mức)
Chỉ báo vượt phạm vi	Dấu "OL" được hiển thị khi vượt quá dải giá trị đo
Tự động tắt nguồn	Tự động tắt thiết bị đo nếu không có thao tác công tắc trong khoảng 3 phút. (Chức năng này không hoạt động trong khi ghi.)
Thời gian đo lường có thể	Khoảng 10 ngày (bằng LR6 pin alkaline)
Tiêu chuẩn áp dụng	IEC 61010-1:2001 CAT Ⅲ 300V Mức độ ô nhiễm 2, IEC 61326 (EMC)
Kích thước	111(D)×60(R)×42(S)mm
Trọng lượng	Khoảng 265g
Phụ kiện	7148 (Cáp USB) 9118 (Hộp đựng mang đi) LR6×4pcs Sách hướng dẫn Sách hướng dẫn nhanh Tờ thông báo USB
Phụ kiện tùy chọn	8146/8147/8148 (Cảm biến kẹp dòng điện rò rỉ và tải) 8121/8122/8123 (Cảm biến kẹp dòng điện tải) 8124/8125^(1)/8126^(2)/8127^(3)/8128 (Cảm biến kẹp dòng điện tải) 8130^(4)/8135 (Cảm biến kẹp linh hoạt) 7185 (Cáp nối dài cho cảm biến) 8320 (Bộ điều hợp AC) 9135 (Túi đựng)

Vui lòng tải xuống “KEW LOG Soft2(phần mềm)” tại đây.

*1 đến 4: Có thể sử dụng với các số sê-ri sau.
　*1:8125 Số02637
　*2:8126 Số00151
　*3:8127 Số00181
　*4:5010 Số8029792
