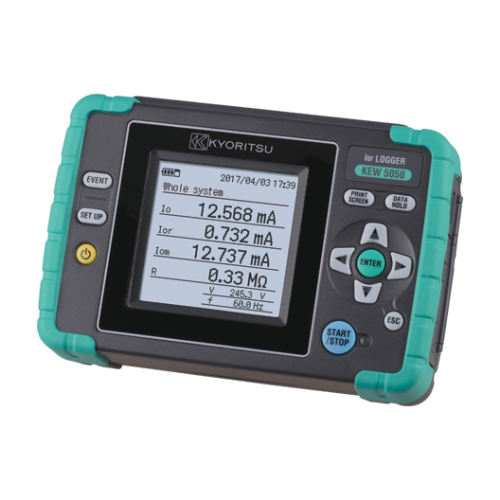

BỘ GHI NHẬT KÝ Ior

KEW 5050

Bộ ghi nhật ký Ior chưa từng có!

Cung cấp các phép đo và nhật ký đồng thời lên đến 4 kênh
Hỗ trợ nhiều loại hệ thống dây
(Một pha 2&3 dây, Ba pha 3&4 dây*) *Ngoại trừ Ior cho pha 3 và dây 4
Tốc độ nhanh nhất thế giới ở khoảng 200ms khi đo dòng điện rò rỉ
Cung cấp cả phép đo dòng điện rò rỉ / tải truyền thống
Màn hình đồ họa lớn và có nam châm ở vỏ mặt sau để gắn vào vỏ ngoài kim loại

Xem 3D

Thông số kỹ thuật

Ior
Cấu hình hệ thống dây điện		1P2W, 1P3W, 3P3W, 3P4W
Các phép đo và thông số		Ior: Dòng điện rò rỉ (Trms) chỉ với các thành phần điện trở Ior: Dòng điện rò rỉ (Trms) chỉ với 50/60Hz sóng cơ bản Ior: Dòng điện rò rỉ (Trms) bao gồm các thành phần sóng hài V : Điện áp tham chiếu (Trms) chỉ với sóng cơ bản 50/60Hz Vm: Điện áp tham chiếu (Trms) bao gồm các thành phần sóng hài R: Điện trở cách điện, Tần số (Hz), Góc pha (θ)
Các chức năng khác		Đầu ra kỹ thuật số, In màn hình, Đèn nền, Giữ dữ liệu
Khoảng thời gian ghi		200/400ms/1/5/15/30s/1/5/15/30m/1/2hours
	Dải giá trị	10,000/100,00/1000,0mA/10,000A/AUTO
	Độ chính xác	Đối với điện áp tham chiếu của sóng hình sin 40 đến 70Hz và 90V Trms hoặc cao hơn, ±0,2%rdg±0,2%f.s. + độ chính xác biên độ cảm biến kẹp + lỗi độ chính xác của pha* (lỗi pha) * thêm %rdg vào giá trị Ior đo được khi sử dụng cảm biến kẹp rò rỉ Ior. (θ: trong phạm vi độ chính xác của điện áp tham chiếu/sự khác biệt pha dòng điện ±1,0°)
	Đầu vào cho phép	1% đến 110% (Trms) của mỗi dải giá trị và 200% (đỉnh) của dải giá trị
	Dải giá trị hiển thị	0,15% đến 130% (hiển thị “0” cho giá trị thấp hơn 0,15%, “OL” nếu dải giá trị bị vượt quá)
Ior *Dải giá trị, Đầu vào cho phép và Dải giá trị hiển thị giống như Ior.
	Độ chính xác	±0,2%rdg±0,2%f.s.+ Độ chính xác biên độ cảm biến kẹp
Ior *Dải giá trị, Đầu vào cho phép và Dải giá trị hiển thị giống như Ior.
	Độ chính xác	±0,2%rdg±0,2%f.s.+ Độ chính xác biên độ cảm biến kẹp
	Phương pháp đo lường	Tốc độ lấy mẫu 40,96ksps (mỗi 24,4μs một lần), không có khoảng cách, tính toán giá trị Trms mỗi 200ms một lần.
Điện áp
	Dải giá trị	1000,0V
	Độ chính xác	±0,2%rdg±0,2%f.s. * cho dạng sóng hình sin 40 đến 70Hz
	Đầu vào cho phép	10 đến 1000V Trms và 2000V đỉnh
	Dải giá trị hiển thị	0,9 đến 1100,0V Trms (hiển thị “0” cho giá trị thấp hơn 0,9V, “OL” nếu dải giá trị bị vượt quá)
Góc pha(θ)
	Dải giá trị hiển thị	0,0 đến ±180,0° (về pha của điện áp tham chiếu như 0,0°)
	Độ chính xác	Trong ±0,5° cho các đầu vào bằng 10% dải giá trị dòng điện rò rỉ hoặc cao hơn, sóng hình sin 40 đến 70Hz, điện áp tham chiếu 90V Trms hoặc cao hơn. Trong ±1,0° khi sử dụng cảm biến kẹp rò rỉ Ior và Trong ±0,5°+ độ chính xác của cảm biến kẹp khi sử dụng cảm biến kẹp mục đích chung.
Dải giá trị đồng hồ đo tần số		40 đến 70Hz
Nguồn cung cấp bên ngoài		AC100 đến 240V(50/60Hz) 7,5VA tối đa
Nguồn điện		LR6(AA)(1,5V) × 6 (Thời lượng pin khoảng 11h)
Hiển thị / thời gian cập nhật		160 × 160dots, Màn hình đơn sắc FSTN / 500ms
Giao tiếp thẻ PC		Thẻ SD (2GB) *phụ kiện tiêu chuẩn
Giao tiếp truyền thông		USB
Dải giá trị nhiệt độ và độ ẩm		23±5°C, độ ẩm tương đối 85% trở xuống (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm hoạt động		-10 đến 50°C, độ ẩm tương đối 85% trở xuống (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm bảo quản		-20 đến 60°C, độ ẩm tương đối 85% tở xuống (không ngưng tụ)
Tiêu chuẩn áp dụng		IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V Mức độ ô nhiễm 2 IEC 61010-2-030, IEC 61010-031, IEC 61326
Kích thước		165(D) × 115(R) × 57(S)mm
Trọng lượng		Khoảng 680g (bao gồm cả pin)

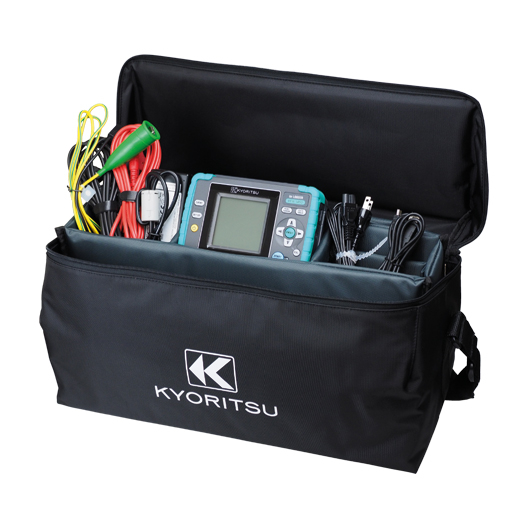

Phụ kiện		7273 (Dây dẫn kiểm thử điện áp) 8262 (Bộ điều hợp AC) 7278 (Cáp tiếp đất) 7219 (Cáp USB) 8326-02 (Thẻ SD [2GB]) 9125 (Hộp đựng mang đi) Sách hướng dẫn, Vạch đánh dấu cáp, LR6(AA) × 6
Phụ kiện tùy chọn		8177/8178 (Cảm biến kẹp dòng điện rò rỉ Ior) 8329 (Bộ chuyển đổi nguồn điện) 8121/8122/8123/8124/8125/8126/8127/8128 (Cảm biến kẹp dòng điện tải)* 8130/8133 (Cảm biến kẹp linh hoạt)* 8146/8147/8148 (Cảm biến kẹp dòng điện rò rỉ và tải)*

Vui lòng tải xuống “KEW Windows for KEW 5050 (phần mềm)” tại đây.

Hiển thị giá trị điện trở cách điện (R) được xác định theo công thức sau.
V: Điện áp tham chiếu/ Ior: Dòng điện rò rỉ
Giá trị hiển thị chỉ mang tính chất tham khảo vì phương pháp đo lường khác với bộ kiểm thử điện trở cách điện và có thể không nhất quán với nhau.
* Không thể sử dụng để đo Ior.
