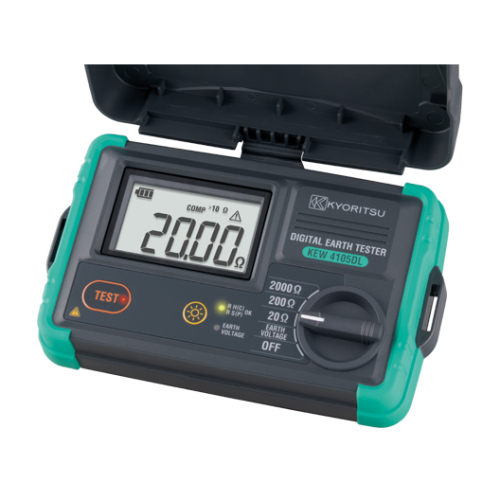

BỘ KIỂM THỬ TIẾP ĐẤT

KEW 4105DL

IP67 BỘ KIỂM THỬ TIẾP ĐẤT chống bụi và nước
Model bộ cuộn cáp

Đo điện trở tiếp đất 3 cực và 2 cực (0,01 đến 2000Ω)
Thiết kế chống thấm nước (IP67)
Công tắc xoay giúp giao diện người dùng trở nên rất trực quan
Màn hình LCD lớn có đèn nền
Đèn LED để theo dõi điện trở que tiếp đất phụ chính xác/không chính xác
Đo điện áp tiếp đất (AC/DC 0 đến 300V)
CAT Ⅳ 100V

*Vui lòng kiểm tra đây đối với mô hình vỏ cứng .

Xem 3D

Tổng quan sản phẩm

Phương pháp đo lường

Đo điện trở điện cực tiếp đất (phương pháp 3 cực)

Tiêu chuẩn quốc tế IEC 60364-6 cung cấp thông tin về phép đo điện trở của điện cực tiếp đất cho hệ thống TT, TN và hệ thống CNTT.
Phép đo này sẽ được thực hiện bằng phương pháp Vôn-Ampe kế sử dụng hai điện cực tiếp đất phụ.
Thiết bị đáp ứng yêu cầu này là Bộ kiểm thử tiếp đất.

Đo điện trở tiếp đất đơn giản (phương pháp 2 cực)

Nhiều tính năng khác nhau

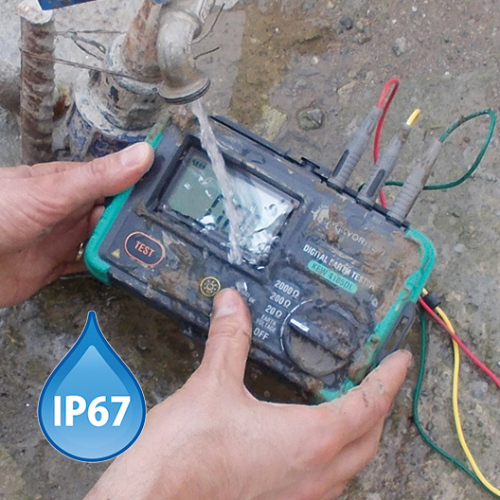

Chống bụi và nước

Sau khi sử dụng, bạn có thể rửa sạch để loại bỏ bùn đất và bụi bẩn.

Chống nhiễu mạnh mẽ

Chống nhiễu lên đến 25V rms cho phép kiểm thử chính xác trong môi trường nhiễu.

Cảnh báo điện áp tiếp đất

Đèn LED màu đỏ sẽ sáng lên nếu phát hiện có điện áp bên ngoài.

【Đèn LED sẽ sáng nếu:】

Tần số	Điện áp
0 đến 10Hz	> 10V
10 đến 100Hz	>25V
100 đến 400Hz	>5V

Que tiếp đất làm bằng thép chắc chắn

Đo tiếp đất là có thể lên đến 100kΩ* điện trở que tiếp đất phụ.
*20Ω dải giá trị 10kΩ, 200Ω dải giá trị 50kΩ, 2000Ω dải giá trị 100kΩ.

Kiểm tra điện trở tiếp đất phụ

4105DLBT-H kiểm tra xem điện trở tiếp đất phụ là:

Màn hình LCD lớn có đèn nền

Phụ kiện và tùy chọn hữu ích để đo lường

Que tiếp đất rèn chắc chắn (MODEL 8041)

Que tiếp đất rèn chắc chắn.

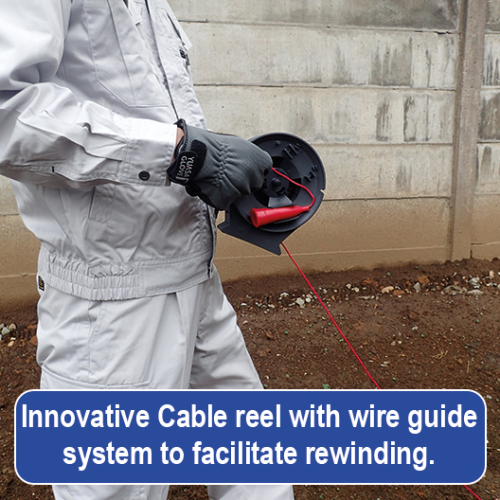

Cuộn cáp cho bộ kiểm thử điện trở suất tiếp đất (MODEL 7267/7268)

Cuộn cáp cải tiến với hệ thống dẫn dây tạo điều kiện cho việc kéo dây lại.

Bộ điều hợp cho cực đo (MODEL 8259)

Bộ điều hợp cho phép sử dụng các dây dẫn kiểm thử khác.

Thông số kỹ thuật

Đo điện trở tiếp đất		20Ω	200Ω	2000Ω
	Dải giá trị đo lường	0,00 đến 2000 Ω
	Dải giá trị hiển thị	0,00 đến 20.99 Ω	0,0 đến 209.9 Ω	0 đến 2099 Ω
	Độ chính xác*1	±1,5%rdg±0,08 Ω*2	±1,5%rdg±4dgt
	Điện trở tiếp đất phụ*3	<10kΩ	<50kΩ	<100kΩ
	Giá trị tham chiếu của bộ so sánh	10Ω	100Ω	500Ω
Đo điện áp tiếp đất
	Dải giá trị đo lường	0 đến 300 V AC (45 đến 65Hz) ±0 đến ±300 V DC
	Dải giá trị hiển thị	0,0 đến 314.9 V 0,0 đến ±314.9 V
	Độ chính xác	±1%rdg±4dgt
Tiêu chuẩn áp dụng		IEC 61010-1 CAT Ⅳ 100V / CAT Ⅲ 150V / CAT Ⅱ 300V Mức độ ô nhiễm 3 IEC 61010-2-030, IEC 61010-031, IEC 61557-1, 5 IEC 60529 (IP67), IEC 61326-1, 2-2
Nguồn điện		LR6(AA)(1,5V) × 6
Kích thước		121(D) × 188(R) × 59(S) mm (bao gồm cả nắp hộp)
Trọng lượng		Khoảng 690g (bao gồm pin và nắp hộp)

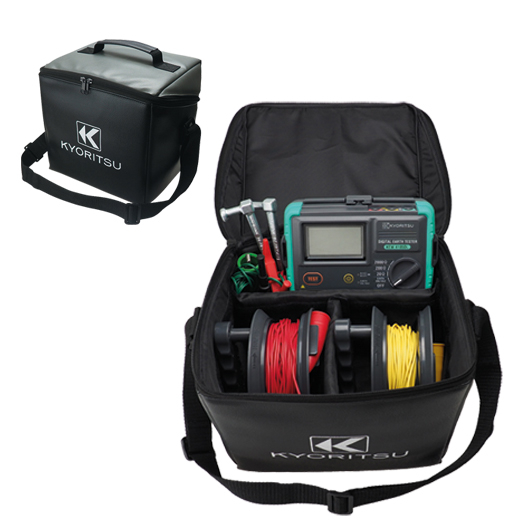

Phụ kiện		7127B (Đầu dò đo lường đơn giản) 8041 (Que tiếp đất phụ [2 que/1 bộ]) 9121 (Dây đeo vai) 7267 (Cuộn cáp cho bộ kiểm thử điện trở suất tiếp đất [màu đỏ:20m]) 7268 (Cuộn cáp cho bộ kiểm thử điện trở suất tiếp đất [màu vàng:10m]) 7271 (Dây dẫn kiểm thử điện trở tiếp đất [màu xanh lục:5m]) 9190 (Hộp đựng mang đi) LR6(AA) × 6, Sách hướng dẫn
Phụ kiện tùy chọn		7266 (Dây dẫn kiểm thử điện trở tiếp đất [màu đỏ:20m, màu vàng:10m, màu xanh lục:5m/1 bộ]) 7269 (Dây dẫn kiểm thử điện trở tiếp đất [màu đỏ:20m]) 7270 Dây dẫn kiểm thử điện trở tiếp đất [màu vàng:10m]) 7272 (Bộ dây đo chính xác) 8259 (Bộ điều hợp cho cực đo) 9191 (Hộp đựng mang đi[Cứng]) 9192 ( vỏ đựng cuộn dây)

*1 Để đo chính xác, điện trở tiếp đất phụ phải từ 100 Ω ±5% trở xuống.
*2 Ở phép đo đơn giản, hãy thêm ±0,10 Ω vào độ chính xác đã chỉ định.
*3 Độ chính xác trong điện trở tiếp đất phụ: ±5% rdg ±10 dgt.
