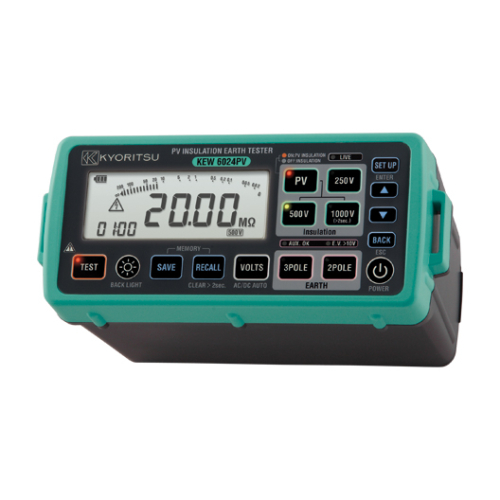

BỘ KIỂM THỬ TIẾP ĐẤT CÁCH ĐIỆN PV

KEW 6024PV

Đo chính xác điện trở cách điện ngay cả khi các mảng quang điện (PV) đang tạo ra điện

Đo chính xác điện trở cách điện ngay cả khi các mảng quang điện (PV) đang tạo ra điện
Không cần phải đoản mạch cho các mảng PV hoặc kiểm thử vào ban đêm để đo điện trở cách điện
Đo điện trở tiếp đất bằng phương pháp đo vôn - ampe tại cực 3 và 2
Thiết kế chống thấm nước, lý tưởng để làm việc trong điều kiện thời tiết xấu
Chức năng bộ nhớ lên đến 1000 mục dữ liệu
Nút phát sáng và màn hình đèn nền lớn
Thời gian trôi qua, sau khi bắt đầu đo, được hiển thị cùng với các giá trị đo được
Nhỏ gọn và nhẹ
Đầu dò kiểm thử có công tắc điều khiển từ xa được cung cấp dưới dạng phụ kiện tiêu chuẩn
Tự động xả với màn hình hiển thị điện áp
Có phần mềm phân tích đặc biệt "KEW Report"

Xem 3D

Thông số kỹ thuật

Điện trở cách điện PV^*
	Điện áp kiểm thử		500V		1000V
	Dải giá trị (Tự động đặt phạm vi đo)		20,00/200,0/2000MΩ
	Dải giá trị đo lường		0,00 đến 1,50MΩ 200,1 đến 2000MΩ	1,51 đến 200,0MΩ	0,00 đến 1,50MΩ 1001 đến 2000MΩ	1,51 đến 1000MΩ
		Độ chính xác	±5%rdg±6dgt	±1,5%rdg±5dgt	±5%rdg±6dgt	±1,5%rdg±5dgt
	Điện áp mạch hở		1 đến 1,2times
	Dòng điện ngắn mạch		1,5mA trở xuống
Điện trở cách điện
	Điện áp kiểm thử		250V	500V	1000V
	Dải giá trị (Tự động đặt phạm vi đo)		20,00/200,0/2000MΩ
	Dòng điện định mức		1,0 đến 1,2mA
	Dòng điện định mức		0,25MΩ	0,5MΩ	1MΩ
	Dải giá trị đo hiệu quả đầu tiên		1,51 đến 100,0MΩ	1,51 đến 200,0MΩ	1,51 đến 1000MΩ
		Giá trị giữa thang đo	50MΩ
		Độ chính xác	±1,5%rdg±5dgt
	Dải giá trị đo hiệu quả thứ hai		1,20 đến 1,50MΩ 100,1 đến 2000MΩ	1,20 đến 1,50MΩ 200,1 đến 2000MΩ	1,20 đến 1,50MΩ 1001 đến 2000MΩ
		Độ chính xác	±5,0%rdg±6dgt
	Điện áp mạch hở		1 đến 1,2times
	Dòng điện ngắn mạch		1,5mA trở xuống
Điện trở tiếp đất
	Dải giá trị đo (Tự động đặt phạm vi đo)		20,00/200,0/2000Ω
	Độ chính xác		±3,0%rdg±0,1Ω (20Ω dải giá trị) ±3,0%rdg±3dgt (200/2000Ω dải giá trị)
Đo điện áp
	Dải giá trị đo lường		AC 5 đến 600V (45 đến 65Hz) DC ±5 đến 1000V
	Độ chính xác		±1,0%rdg±4dgt
Tổng quan
	Tiêu chuẩn áp dụng		IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V Mức độ ô nhiễm 2 IEC 61010-2-030, IEC 61010-2-034, IEC 61010-031, IEC 60529(IP54) IEC 61557-1,2,5,10, IEC 61326-1,2-2
	Nguồn điện		LR6(AA)(1,5V) × 6
	Kích thước		84(D) × 184(R) × 133(S)mm
	Trọng lượng		Khoảng 900g (bao gồm cả pin)

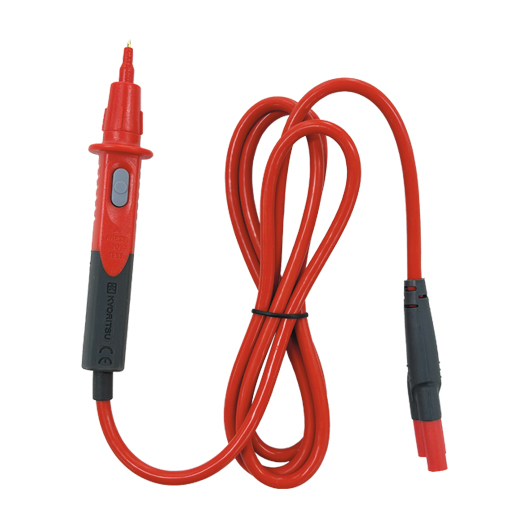

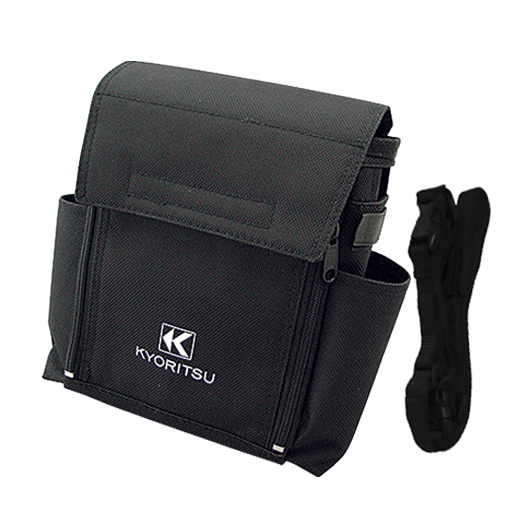

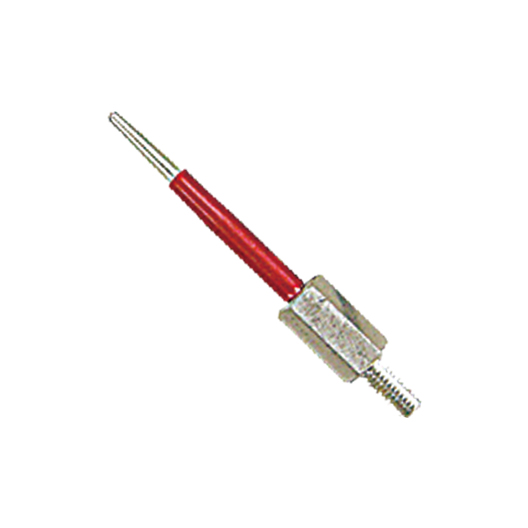

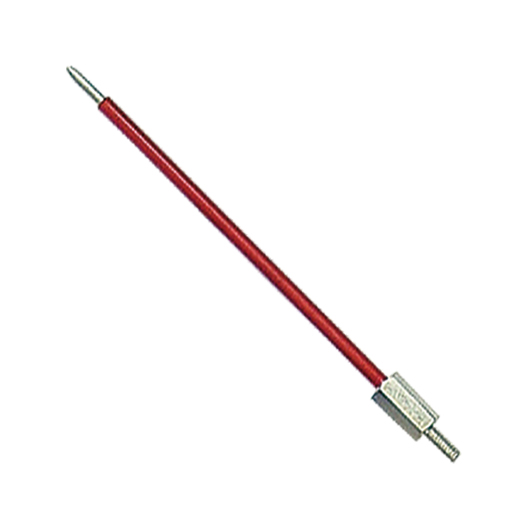

	Phụ kiện		7196B(Đầu đo có công tắc điều khiển từ xa) 7244A(Dây dẫn kiểm thử có kẹp cá sấu) 8017(Sản phẩm mở rộng dài) 8072(Sản phẩm tiêu chuẩn CATⅡ) 8212-USB(Bộ điều hợp USB) 9156A(Hộp mềm có dây đeo vai) LR6(AA) × 6, Sách hướng dẫn

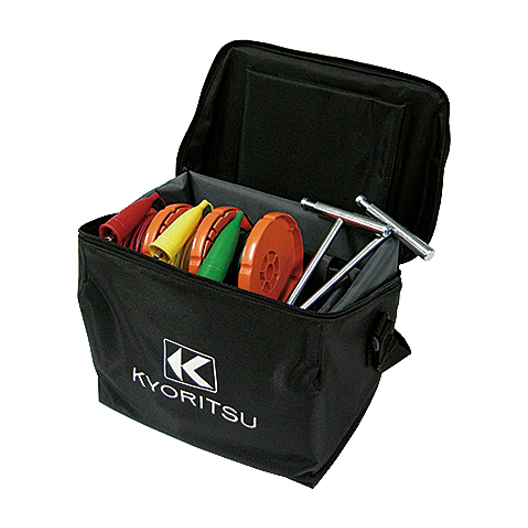

	Phụ kiện tùy chọn		7243A(Đầu dò hình chữ L) 7245A(Bộ dây đo chính xác) 8016(Sản phẩm loại móc)
