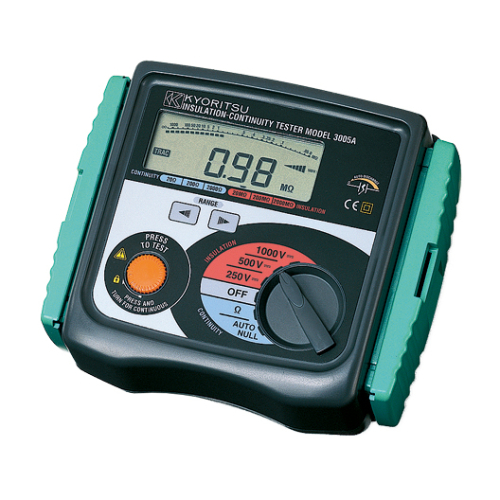

BỘ KIỂM THỬ CÁCH ĐIỆN / THÔNG MẠCH KỸ THUẬT SỐ

MODEL 3005A

Biểu đồ thanh hiển thị điện trở cách điện

Biểu đồ thanh hiển thị điện trở cách điện
Hiển thị giá trị điện áp AC bên ngoài với biểu tượng nhấp nháy
Chức năng tự động null để tự động trừ điện trở của đầu đo trước khi hiển thị giá trị điện trở thông mạch thực tế
Còi cảnh báo mạch điện đang có điện
Việc nhả nút kiểm tra sẽ tự động xả các điện tích được lưu trữ trong mạch đang kiểm tra
200mA dòng điện đo trong bài kiểm tra thông mạch

Xem 3D

Điện trở cách điện
Điện áp kiểm thử	250/500/1000V
Dải giá trị đo (Giá trị giữa thang đo)	20/200/2000MΩ
Điện áp đầu ra trên mạch hở	Điện áp kiểm tra định mức +20%, -0%
Dòng điện danh định	Tối thiểu 1mA DC
Dòng điện ngắn mạch đầu ra	1,5 mA DC xấp xỉ
Độ chính xác	±1,5%rdg±5dgt (20/200MΩ) ±10%rdg±3dgt (2000MΩ)
Kiểm thử thông mạch
Dải giá trị đo (Giá trị giữa thang đo)	20/200/2000Ω
Điện áp đầu ra trên mạch hở	7 đến 12V DC
Dòng điện đo	Tối thiểu 200mA DC
Độ chính xác	±1,5%rdg±5dgt (20Ω) ±1,5%rdg±3dgt (200/2000Ω)
Điện áp AC
Phạm vi điện áp AC	0 đến 600V AC
Độ chính xác	±5%rdg±3dgt
Tổng quan
Tiêu chuẩn áp dụng	IEC 61010-1 CAT III 300V Mức độ ô nhiễm 2 IEC 61010-2-031, IEC 61010-2-034, IEC 61557-1,2,4 IEC 60529 (IP54), IEC 61326-1 (EMC)
Nguồn điện	R6 (AA) (1,5V) × 8
Kích thước	167(D) × 185(R) × 89(S)mm
Trọng lượng	Khoảng 970g
Phụ kiện	7122B (Dây dẫn kiểm thử) 9074 (Vỏ dây) 8923 (Cầu chì[0,5A/600V] ) × 1 (đi kèm), 1 (dự phòng) R6 (AA) × 8 9121 (Dây đeo vai) Hướng dẫn sử dụng
