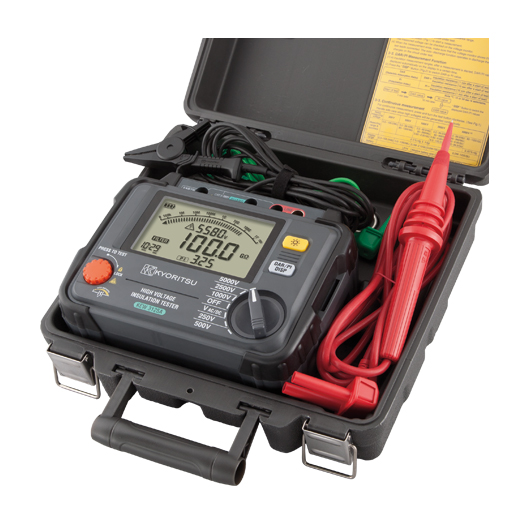

BỘ KIỂM THỬ CÁCH ĐIỆN ĐIỆN ÁP CAO
Sản phẩm thay thế
Điện trở cách điện lên đến 1TΩ
- Điện trở cách điện lên đến 1TΩ
- Dòng điện ngắn mạch lên đến 1,5mA
- Điện áp kiểm thử rộng từ 250V đến 5000V
- Chức năng chẩn đoán PI và DAR
- Kẹp cá sấu thiết kế mới
- Đi kèm với hộp vỏ cứng chắc chắn
- Chức năng lọc làm giảm nhiễu để có được phép đo ổn định
- Màn hình lớn với chỉ báo biểu đồ thanh và đèn nền
- Cảnh báo điện áp có điện
- Tiêu chuẩn an toàn IEC 61010-1 CAT IV 300V / CAT III 600V
Thông số kỹ thuật
Điện trở cách điện |
|||||
|---|---|---|---|---|---|
| Điện áp kiểm thử | 250V | 500V | 1000V | 2500V | 5000V |
| Dải giá trị đo lường | 0,0 - 100,0MΩ | 0,0 - 99,9MΩ 80 - 1000MΩ |
0,0 - 99,9MΩ 80 - 999MΩ 0,80 - 2,00GΩ |
0,0 - 99,9MΩ 80 - 999MΩ 0,80 - 9,99GΩ 8,0 - 100,0GΩ |
0,0 - 99,9MΩ 80 - 999MΩ 0,80 - 9,99GΩ 8,0 - 99,9GΩ 80 - 1000GΩ |
| Độ chính xác | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt ±20%rdg (100GΩ trở lên) |
| Dòng điện ngắn mạch | 1,5mA |
||||
| Dòng điện kiểm thử định mức | 0,7 - 0,9mA tại tải 0,25MΩ | 0,8 - 1mA tại tải 0,5MΩ | 1 - 1,2mA tại tải 1MΩ | 1 - 1,2mA tại tải 2,5MΩ | 1mA - 1,2mA tại tải 5MΩ |
| Dòng điện mạch hở | 250V +10%,-10% |
500V +20%,-10% |
1000V +20%,-0% |
2500V +20%,-0% |
5000V +20%,-0% |
Đo điện áp |
|||||
| Dải giá trị đo lường | AC: 30 - 600V (50/60Hz) DC: ±30 - ±600V |
||||
| Độ chính xác | ±2%rdg±3dgt |
||||
| Tổng quan |
|||||
| Tiêu chuẩn áp dụng | IEC 61010-1, 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V Mức độ ô nhiễm 2 IEC 61010-031, IEC 61326-1, 2-2 |
||||
| Nguồn điện | DC12V : LR14/R14 × 8pcs |
||||
| Kích thước | 177 (D) × 226 (R) × 100 (S) mm 300 (D) × 315 (R) × 125 (S) mm (Hộp đựng mang đi [Cứng]) |
||||
| Trọng lượng | Khoảng 1,9kg (bao gồm cả pin) Khoảng 4kg (bao gồm cả phụ kiện) |
||||

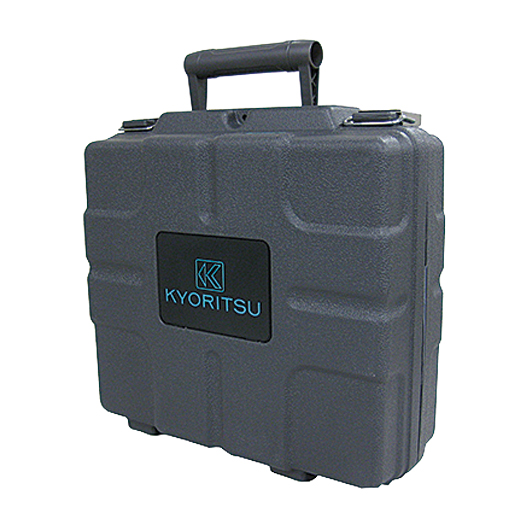

| Phụ kiện | 7165A (Đầu dò đường dây) 7264 (Dây tiếp đất) 7265 (Dây bảo vệ) 8019 (Sản phẩm loại móc) 9181 (Hộp đựng mang đi [Cứng]) LR14 (Pin alkaline cỡ C) × 8 Sách hướng dẫn |
||||
| Phụ kiện tùy chọn | 7168A (Đầu dò đường dây có kẹp cá sấu) 7253 (Đầu dò đường dây dài hơn có kẹp cá sấu) 8302 (Bộ điều hợp cho máy ghi) |
||||
