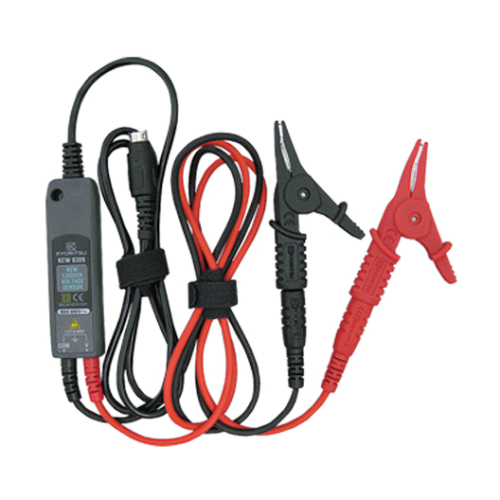

Tổng quan sản phẩm
Ví dụ về kết nối

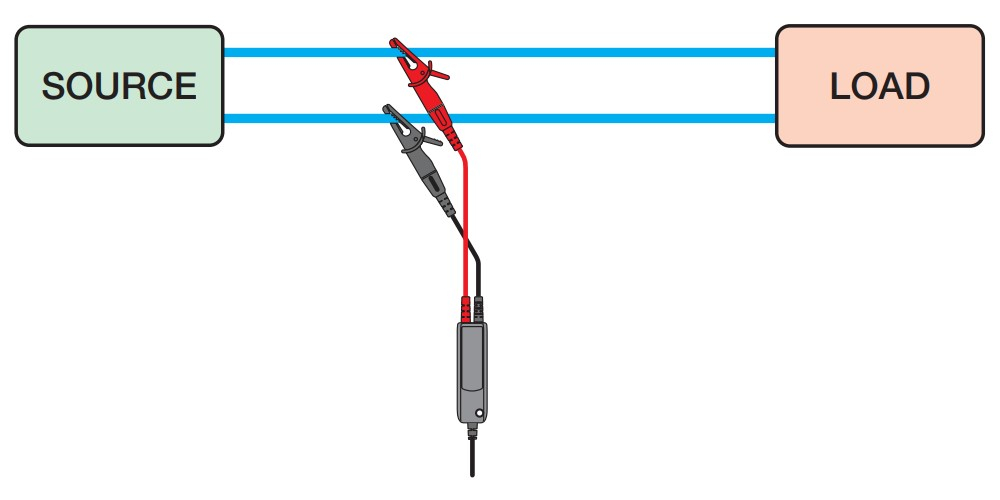

Một pha 2 dây

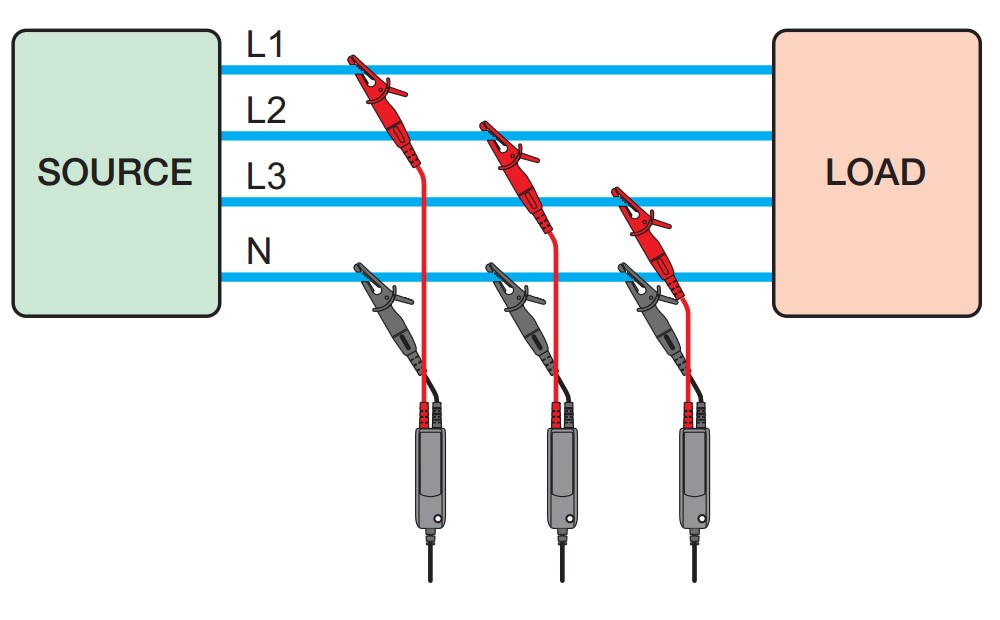

Ba pha 4 dây
3 cảm biến điện áp được sử dụng.
Ba pha 3 dây
Đo điện áp thả nổi bằng cách sử dụng 3 cảm biến điện áp.
Thông số kỹ thuật
| Điện áp đầu vào tối đa | AC 600Vrms(sin) , 848,4Vpeak |
|---|---|
| Hệ thống đầu vào | Đầu vào vi sai (có thể đo điện áp thả nổi) |
| Điện áp đầu ra | AC 0 đến 60mV (đầu ra/đầu vào: 0,1mV/V) |
| Dải giá trị đo | 6 đến 600V |
| Độ chính xác (Dải giá trị tần số) |
±1,0%rdg±0,1mV (50/60Hz) |
| Trở kháng đầu vào | Khoảng 3,4MΩ |
| Trở kháng đầu ra | Khoảng 180Ω |
| Đầu nối đầu ra | MINI DIN 6PIN |
| Tiêu chuẩn áp dụng | IEC 61010-1 CAT Ⅲ 600V mức độ ô nhiễm 2 IEC 61010-031, IEC 61326 (EMC) |
| Vị trí sử dụng | Độ cao lên tới 2000m , Trong nhà |
| Dải giá trị nhiệt độ và độ ẩm hoạt động | -10 đến 50ºC , độ ẩm tương đối 85% trở xuống (không ngưng tụ) |
| Kích thước | 87(D)×26(R)×17(S)mm (không bao gồm phần nhô ra) |
| Trọng lượng | Khoảng 135g |
| Phụ kiện | Sách hướng dẫn |
| Phụ kiện tùy chọn | 7185 (Cáp nối dài) |
Phụ kiện tùy chọn
Sách giới thiệu và tài liệu
-
- Hướng dẫn sử dụng
-
- KEW 8309 Sách hướng dẫn (tiếng Anh)（737,69 (KB)
- KEW 8309 Sách hướng dẫn (tiếng Ả Rập)（668,36 (KB)
- KEW 8309 Sách hướng dẫn (tiếng Pháp)（508,14 (KB)
- KEW 8309 Sách hướng dẫn (tiếng Indonesia)（453,97 (KB)
- KEW 8309 Sách hướng dẫn (tiếng Tây Ban Nha)（429,19 (KB)
- KEW 8309 Sách hướng dẫn (tiếng Thái)（475,95 (KB)
- KEW 8309 Sách hướng dẫn (tiếng Việt)（761,67 (KB)
