BỘ KIỂM THỬ CÁCH ĐIỆN / THÔNG MẠCH TƯƠNG TỰ

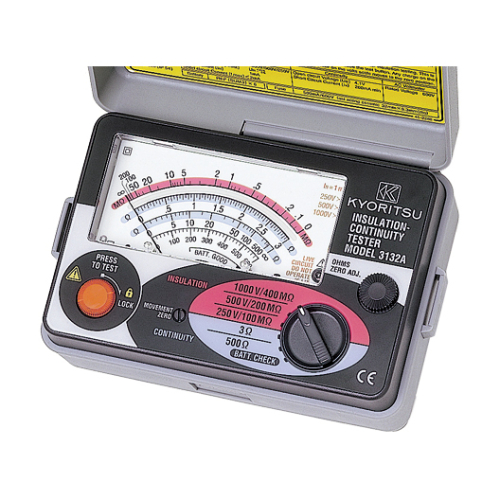

MODEL 3132A

Bộ kiểm thử cách điện / thông mạch tương tự

Kết cấu chống bụi và nhỏ giọt (được thiết kế theo IEC 60529 IP54)
Được thiết kế để đáp ứng tiêu chuẩn an toàn IEC 61010-1 và IEC 61557
1mA dòng điện kiểm thử định mức ở điện trở tối thiểu
200mA dòng điện đo trong bài kiểm tra thông mạch
Tự động xả điện dung mạch điện
　(Mọi điện tích tích trữ trong mạch đang thử nghiệm sẽ tự động được xả hết sau khi thử nghiệm kết thúc)
Còi báo mạch đang có điện và đèn neon
Nhỏ và nhẹ. Vật liệu vỏ mới chống sốc
Vôn kế AC có thang đo tuyến tính, dễ đọc
Hoạt động bằng AA, R6 × 6 pin khô

Xem 3D

Điện trở cách điện
Điện áp kiểm thử	250/500/1000V
Dải giá trị đo (Giá trị giữa thang đo)	100/200/400MΩ (1/2/4MΩ)
Điện áp đầu ra trên mạch hở	Điện áp kiểm tra định mức +20%, -0%
Dòng điện danh định	Tối thiểu 1mA DC
Dòng điện ngắn mạch đầu ra	1 đến 2mA DC
Độ chính xác	0,1 đến 10/0,2 đến 20/0,4 đến 40MΩ (Dải giá trị đảm bảo độ chính xác) ±5% giá trị được chỉ định
Tính thông mạch
Dải giá trị đo (Giá trị giữa thang đo)	3/500Ω (1,5/20Ω)
Điện áp đầu ra trên mạch hở	Khoảng 4,1V DC
Dòng điện đo	Tối thiểu 210mA DC
Độ chính xác	±1,5% chiều dài thang đo
Điện áp AC
Điện áp AC	0 đến 600V AC
Độ chính xác	±5% chiều dài thang đo
Tổng quan
Tiêu chuẩn áp dụng	IEC 61010-1 CAT III 600V Mức độ ô nhiễm 2 IEC 61010-2-034, IEC 61557-1,2,4 IEC 60529 (IP54), IEC 61326-1 (EMC)
Nguồn điện	R6 (AA) (1,5V) × 6
Kích thước	106(D) × 160(R) × 72(S)mm
Trọng lượng	Khoảng 560g
Phụ kiện	7122B (Dây dẫn kiểm thử) 9074 (Vỏ dây) 8923 (Cầu chì[0,5A/600V]) × 1 (đi kèm), 1 (dự phòng) R6 (AA) × 6 9121 (Dây đeo vai) Hướng dẫn sử dụng
