BỘ KIỂM THỬ ĐIỆN ÁP

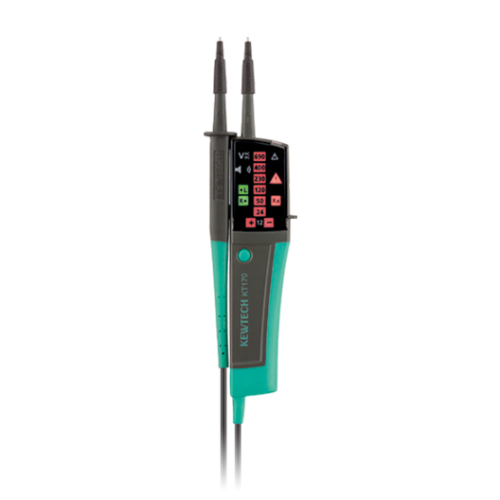

KT 170

Tuân thủ các tiêu chuẩn mới nhất IEC 61243 và IEC 61010

Tuân thủ các tiêu chuẩn mới nhất IEC 61243 và IEC 61010
Thiết kế mới lạ
Đèn LED lớn và sáng: Hiển thị giá trị rõ ràng ngay cả trong bóng tối.
Thiết kế công thái học vừa vặn với tay
Một mô hình tích hợp hai chức năng.
“Đo lường không cần pin” và “Tự kiểm tra (tất cả đèn LED sáng)”
Dây dẫn kiểm thử chịu được môi trường khắc nghiệt ở nhiệt độ thấp
Đèn dạng bút (LED trắng)
Tự động ON/OFF nguồn
Chỉ báo bằng âm thanh
Mẹo kiểm thử biến đổi, φ2mm hoặc φ4mm
Nắp bảo vệ đầu dò có thể giữ các nắp gắn kèm
IP65 (IEC 60529)

Tổng quan sản phẩm

Kiểm thử điện áp (Kiểm thử hai cực)

Kiểm thử pha đơn cực

Mũi chóp có thể thay đổi

Cất giữ các nắp gắn kèm

Nắp bảo vệ đầu dò

Thay mũi 4mm

Cách sửa chữa mũi 4mm trên đầu dò - L1 và đầu dò + L2.

Thông số kỹ thuật

Kiểm thử điện áp
	Dải giá trị điện áp	12 đến 690V AC/DC
	Điện áp danh định	12/24/50/120/230/400/690V AC (16 đến 400Hz), DC (±)
	Sức chịu đựng	Đèn sáng ở mức cao hơn:
	(Ngưỡng điện áp)	7±3V (12V LED) 18±3V (24V LED) 37,5±4V (50V LED) 75%±5% điện áp danh định (120/230/400/690V LED)
	Thời gian phản hồi	<0,6s tại 100% của mỗi điện áp danh định
	Dòng điện đỉnh	ls<3,5mA (tại 690V)
	Nhiệm vụ đo lường	30s ON (thời gian hoạt động) 240s OFF (thời gian khôi phục)
Kiểm thử pha đơn cực
	Dải giá trị điện áp	100 đến 690V AC (50/60Hz)
Kiểm thử xoay pha
	Hệ thống	Hệ thống 3 pha 4 dây 200 đến 690V pha sang pha AC (50/60Hz)
	Dải giá trị pha	120±5 độ
Kiểm thử thông mạch
	Dải giá trị phát hiện	0 đến 400kΩ+50%
	Dòng điện kiểm thử	Khoảng 1,5μA (pin 3V, 0Ω)
Tiêu chuẩn áp dụng		IEC 61243-3, IEC 61010-1, IEC 61557-7 CAT Ⅳ 600V / CAT Ⅲ 690V Mức độ ô nhiễm 2, IEC 60529 (IP65)
Dải giá trị nhiệt độ và độ ẩm hoạt động		-15 đến 55°C, độ ẩm tương đối 85% trở xuống (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm bảo quản		-20 đến 70°C, độ ẩm tương đối 85% trở xuống (không ngưng tụ)
Nguồn điện		LR03 (AAA) 1,5V×2
Kích thước		246(D)×64(R)×26(S) mm
Trọng lượng		Khoảng 190g (bao gồm cả pin)
Phụ kiện		LR03 (AAA) 1,5V×2 KTA01 (4mm đầu kim loại [2pcs/bộ]) KTA02 (4mm nắp cao su [2pcs/bộ]) Sách hướng dẫn
