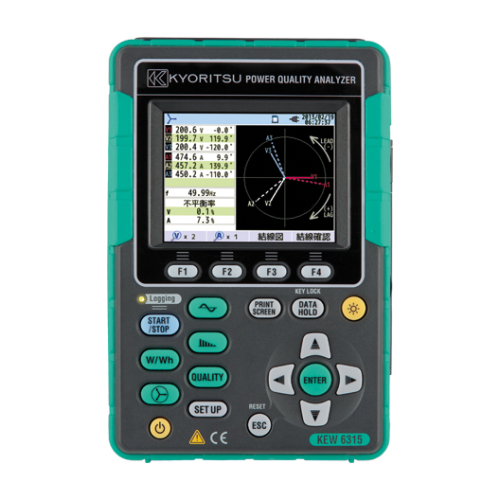

MÁY PHÂN TÍCH CHẤT LƯỢNG ĐIỆN

KEW 6315

Đo lường đồng thời công suất và chất lượng điện

Đo lường đồng thời công suất và chất lượng điện
Các chức năng hỗ trợ hữu ích
Đo lường với độ chính xác cao
Giám sát từ xa trên PC và thiết bị Android
Nhiều loại cảm biến dòng điện kẹp
Kiểm tra mức tiêu thụ năng lượng tại chỗ
IEC 61010-1 CAT IV 300V, CAT III 600V, CAT Ⅱ 1000V

Xem 3D

Video

Tổng quan sản phẩm

Đo lường đồng thời Điện và Chất lượng điện
Điện/Sóng hài/Dạng sóng/Chất lượng điện được ghi lại ở tất cả các CH
(Điện áp: 3ch, Dòng điện 4ch)
Các chức năng hỗ trợ hữu ích
Hướng dẫn bắt đầu nhanh, kiểm tra dây điện và phát hiện cảm biến để đo lường dễ dàng và đáng tin cậy
Đo lường với độ chính xác cao
Độ chính xác được đảm bảo: ±0,3%rdg (năng lượng),
±0,2%rdg (điện áp/dòng điện)
Tuân thủ Tiêu chuẩn Quốc tế
IEC 61000-4-30 Lớp S và Tiêu chuẩn Châu Âu EN50160
Kiểm tra mức tiêu thụ năng lượng tại chỗ
Biểu đồ xu hướng và nhu cầu để dễ dàng nhận biết
Màn hình màu TFT có độ phân giải cao
IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V / CAT Ⅱ 1000V

KEW Smart 6315

Phần mềm Android miễn phí "KEW Smart 6315" có trên "Google Play Store"
Vui lòng tìm kiếm "KEW Smart" trên Google Play Store.
Phí dữ liệu có thể được tính riêng khi tải ứng dụng.

Hỗ trợ Android Ver. 9 đến 16
Độ phân giải WVGA (800 × 480) trở lên

Thông số kỹ thuật

Máy phân tích chất lượng điện
Kết nối dây điện		1P2W, 1P3W, 3P3W, 3P4W
Đo lường và thông số		Điện áp, Dòng điện, Tần số, Công suất tác dụng, Công suất phản kháng, Công suất biểu kiến, Năng lượng tác dụng, Năng lượng phản kháng, Năng lượng biểu kiến, Hệ số công suất (cos θ), Dòng điện trung tính, Nhu cầu, Sóng hài, Chất lượng (Tăng áp/Giảm áp/Ngắt điện, Quá độ/Quá áp, Dòng điện khởi động, Tỷ lệ mất cân bằng), Tính toán điện dung cho đơn vị hiệu chỉnh PF, Nhấp nháy
Điện áp (RMS)
	Dải giá trị	600,0 / 1000V
	Độ chính xác	600,0V Dải giá trị: (sóng hình sin 40 đến 70Hz) 　10% đến 150% so với 100V trở lên trên V danh định: Danh định V±0,5% 　Ngoài dải giá trị trên: ±0,2%rdg±0,2%f.s. 1000V Dải giá trị : ±0,2%rdg±0,2%f.s.(sóng hình sin 40 đến 70Hz)
	Đầu vào cho phép	1 đến 120% của mỗi dải giá trị (rms). 200% của mỗi dải giá trị (đỉnh)
	Dải giá trị hiển thị	0,15 đến 130% của mỗi dải giá trị
	Hệ số đỉnh	3 trở xuống
	Tốc độ lấy mẫu của quá độ điện áp	24µs
Dòng điện (RMS)
	Dải giá trị	8128/8135 (loại 50A) : 5000mA / 50,00A / AUTO 8127 (loại 100A) : 10,00 / 100,0A / AUTO 8126 (loại 200A) : 20,00 / 200,0A / AUTO 8125 (loại 500A) : 50,00 / 500,0A / AUTO 8124/8130 (loại 1000A) : 100,0 / 1000A / AUTO 8146/8147/8148 (loại 10A) : 1000mA / 10,00A / AUTO 8133 (loại 3000A) : 300,0 / 3000A / AUTO
	Độ chính xác	±0,2%rdg±0,2%f.s. + độ chính xác của cảm biến kẹp (sóng hình sin, 40 đến 70Hz)
	Đầu vào cho phép	1 đến 110% của mỗi dải giá trị (rms). 200% của mỗi dải giá trị (đỉnh)
	Dải giá trị hiển thị	0,15 đến 130% của mỗi dải giá trị
	Hệ số đỉnh	3 trở xuống
Công suất tác dụng
	Độ chính xác	±0,3%rdg±0,2%f.s. + độ chính xác của cảm biến kẹp (hệ số công suất 1, sóng hình sin, 40 đến 70Hz)
	Ảnh hưởng của hệ số công suất	±1,0%rdg (số đo tại hệ số công suất 0,5 so với hệ số công suất 1)
Dải giá trị đồng hồ đo tần số		40 đến 70Hz
Nguồn điện (Đường dây AC)		AC100 đến 240V / 50 đến 60Hz / 7VA tối đa
Nguồn điện (pin DC)		Pin kiềm cỡ AA LR6 hoặc Ni-MH (HR-15-51) × 6 Thời lượng pin khoảng 3h (LR6, Đèn nền OFF)
Bộ nhớ trong		Bộ nhớ FLASH (4MB)
Giao tiếp thẻ PC		Thẻ SD (2GB)
Giao tiếp truyền tin		USB, Bluetooth^®5,0
Hiển thị		320 × 240 Điểm ảnh (RGB), 3,5inch màn hình TFT màu
Hiển thị thời gian cập nhật		1 giây
Tiêu chuẩn áp dụng		IEC 61010-1 CAT IV 300V / CAT Ⅲ 600V / CAT Ⅱ 1000V Mức độ ô nhiễm 2, IEC 61010-2-030, IEC 61010-031, IEC 61326, EN 50160 IEC 61000-4-30 Class S, IEC 61000-4-15, IEC 61000-4-7
Dải giá trị nhiệt độ và độ ẩm		23±5ºC, dưới 85% RH (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm hoạt động		0 đến +45ºC, dưới 85% RH (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm bảo quản		-20 đến +60ºC, dưới 85% RH (không ngưng tụ)
Nguồn điện (Đường dây AC)		AC100 đến 240V / 50 đến 60Hz / 7VA tối đa
Nguồn điện (pin DC)		Pin kiềm cỡ AA LR6 hoặc Ni-MH (HR-15-51) × 6 Thời lượng pin khoảng 3h (LR6, Đèn nền OFF)
Kích thước		175(D) × 120(R) × 68(S) mm
Trọng lượng		Khoảng 900g
Phụ kiện		7141B (Bộ đầu đo điện áp) 7170(Dây nguồn[EU]) hoặc 7240(Dây nguồn[UK]) 7219 (Cáp USB) 8326-02 (Thẻ SD [2GB]) 9125 (Hộp đựng mang đi) Bảng cực đầu vào × 6, Hướng dẫn nhanh, LR6×6
Phụ kiện tùy chọn		8124/8125/8126/8127/8128 (Cảm biến kẹp dòng điện tải) 8130/8133()/8135() (Cảm biến kẹp linh hoạt) 8146/8147/8148 (Cảm biến kẹp dòng điện rò rỉ và tải) 8312 (Bộ chuyển đổi nguồn điện) 9132 (Hộp đựng mang đi từ tính)

Vui lòng tải xuống “KEW Windows for KEW 6315 (phần mềm)” tại đây.

* Có thể sử dụng KEW 6315 với chương trình cơ sở versions V1.50 hoặc mới hơn cho KEW 8133 và V3.00 hoặc mới hơn cho KEW 8135.
Vui lòng kiểm tra ở đây để biết phần mềm mới nhất.
