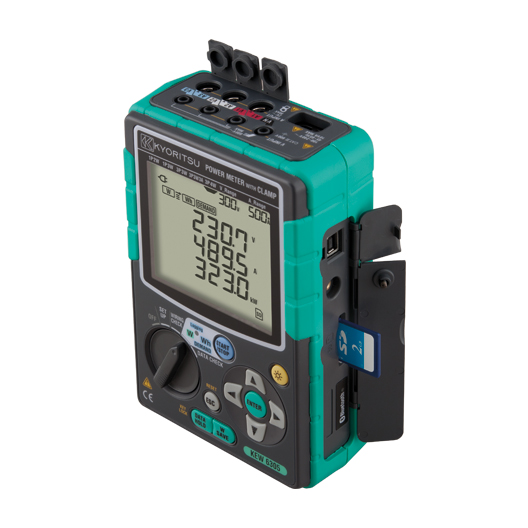

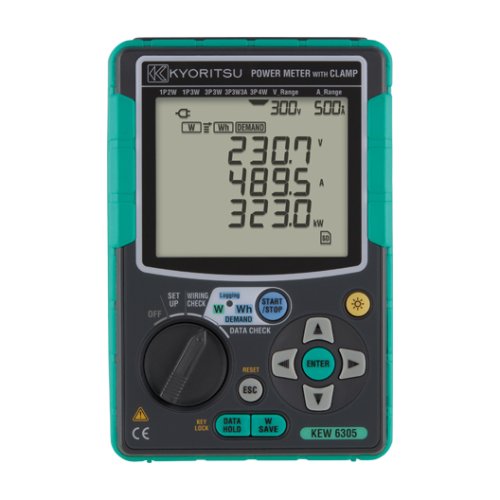

ĐỒNG HỒ ĐO ĐIỆN

KEW 6305

Giám sát, ghi lại và phân tích toàn diện theo thời gian thực các hệ thống một pha và ba pha

Giám sát, ghi lại và phân tích toàn diện theo thời gian thực các hệ thống một pha và ba pha
Đo điện áp, dòng điện, hệ số công suất và tần số
Phân tích công suất (Công suất tác dụng, công suất biểu kiến và công suất phản kháng)
Phân tích năng lượng (Năng lượng tác dụng, năng lượng biểu kiến và năng lượng phản kháng)
Độ chính xác của công suất tác dụng: ±0,3%rdg±0,2%f.s.
Chức năng kiểm tra dây tự động để tránh kết nối không chính xác
Khả năng bộ nhớ lớn (2GB) sử dụng giao tiếp thẻ SD tích hợp
Có thể đặt khoảng thời gian ghi từ 1 giây đến 1 giờ
Đo lường theo thời gian thực và từ xa
Phần mềm Windows để phân tích dữ liệu và cài đặt qua cổng USB hoặc Bluetooth^®
Đo lường đồng bộ giữa hai thiết bị KEW 6305
Lựa chọn nhiều loại cảm biến kẹp cho phép đo lường từ 0,1 đến 3000A
Tự động nhận dạng loại cảm biến được kết nối
Hệ thống nguồn điện kép thông qua đường dây AC và pin

Xem 3D

Video

Tổng quan sản phẩm

KEW Smart 6305

Phần mềm Android miễn phí "KEW Smart 6305" có trên "Google Play Store".
Vui lòng tìm kiếm "KEW Smart" trên Google Play Store.
Phí dữ liệu có thể được tính riêng khi tải ứng dụng.

Hỗ trợ Android Ver. 9 đến 16
Độ phân giải WVGA (800 × 480) trở lên

Thông số kỹ thuật

Kết nối dây điện	1P2W, 1P3W, 3P3W, 3P3W3A, 3P4W
Đo lường	Điện áp, Dòng điện, Tần số, Công suất tác dụng
Các tham số	Công suất biểu kiến, Công suất phản kháng, Năng lượng tác dụng, Năng lượng biểu kiến, Năng lượng phản kháng, Hệ số công suất (cos θ), Dòng điện trung tính
Dải giá trị điện áp[RMS]	150,0 / 300,0 / 600,0V
Độ chính xác điện áp	±0,2%rdg±0,2%f.s. (sóng hình sin, 45 đến 65Hz)
Dải giá trị dòng điện[RMS]	8128/8135 (loại 50A) : 1,000 / 5,000 / 10,00 / 25,00 / 50,00A / AUTO 8127 (loại 100A) : 2,000 / 10,00 / 20,00 / 50,00 / 100,0A / AUTO 8126 (loại 200A) : 4,000 / 20,00 / 40,00 / 100,0 / 200,0A / AUTO 8125 (loại 500A) : 10,00 / 50,00 / 100,0 / 250,0 / 500,0A / AUTO 8124/8130(loại 1000A ): 20,00 / 100,0 / 200,0 / 500,0 / 1000A / AUTO 8133 (loại 3000A) : 60,00 / 300,0 / 600,0 / 1500 / 3000A / AUTO
Độ chính xác dòng điện	±0,2%rdg±0,2%f.s. + Độ chính xác của cảm biến kẹp (sóng hình sin, 45 đến 65Hz) +1%f.s. ở dải giá trị thấp nhất
Dải giá trị hiển thị	5 đến 130% của mỗi dải giá trị (Điện áp) 1 đến 130% của mỗi dải giá trị (Dòng điện)
Hệ số đỉnh	Điện áp: 2,5 trở xuống, Dòng điện: 3,0 trở xuống (tối đa 1,4Vpeak)
Độ chính xác công suất tác dụng	±0,3%rdg±0,2%f.s.+ Độ chính xác của cảm biến kẹp +1%f.s. khi dải giá trị dòng điện thấp nhất được chọn.
Ảnh hưởng của hệ số công suất	Công suất tác dụng: ±1,0%rdg cos θ=±0,5 (PF=1)
Dải giá trị đồng hồ đo tần số	40,0 đến 70,0Hz
Độ chính xác của đồng hồ đo tần số	±3dgt
Điều kiện tiên quyết về độ chính xác	PF=1, Sóng hình sin, 45 đến 65Hz, 23ºC±5ºC
Hiển thị thời gian cập nhật	1 giây
Tiêu chuẩn áp dụng	IEC 61010-1 CAT Ⅲ 600V
Dải giá trị nhiệt độ và độ ẩm hoạt động	0 đến +50ºC, dưới 85%RH (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm bảo quản	-20 đến +60ºC, dưới 85%RH (không ngưng tụ)
Nguồn điện (Đường dây AC)	AC100 đến 240V±10% (45 đến 65Hz)
Nguồn điện (pin DC)	LR6 hoặc Ni-MH (HR-15-51) ×6 (Không bao gồm bộ sạc pin), Thời lượng pin khoảng 15h (LR6)
Tiêu thụ điện năng	10VA (tối đa)
Giao tiếp truyền tin	USB, Blueđếnoth®5.0
Giao tiếp thẻ PC	Thẻ SD (2GB)
Kích thước	175(D)×120(R)×65(S) mm
Trọng lượng	Khoảng 800g (bao gồm cả pin)
Phụ kiện	7141B (Bộ đầu đo điện áp) 7148 (Cáp USB) 7170(Dây nguồn[EU]) hoặc 7240(Dây nguồn[UK]) 8326-02 (Thẻ SD [2GB]) 9125 (Hộp đựng mang đi) Pin (LR6)×6, Hướng dẫn nhanh

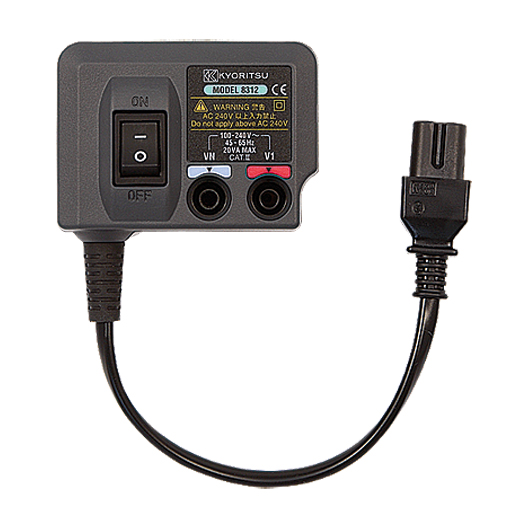

Phụ kiện tùy chọn	8124/8125/8126/8127/8128 (Cảm biến kẹp dòng điện tải) 8130/8133^(1)/8135^(2) (Cảm biến kẹp linh hoạt) 8312 (Bộ chuyển đổi nguồn điện) 9132 (Hộp đựng mang đi từ tính)

Vui lòng tải xuống “KEW Windows for KEW 6305 (phần mềm)” tại đây.

*1 Có thể sử dụng với phiên bản chương trình cơ sở V1.10 hoặc mới hơn cho KEW 6305.
*2 Phiên bản chương trình cơ sở của KEW 6305 là số V2.00 trở lên, và số sê-ri là "No.8369312" trở lên.
Vui lòng kiểm tra tại đây để xem phiên chương trình cơ sở mới nhất.
*Ảnh hưởng của sóng hài (nhiễu) xảy ra trong các phép đo công suất 3P3W3A được giảm thiểu trong các sản phẩm có phiên bản chương trình cơ sở V5.00 trở lên.
