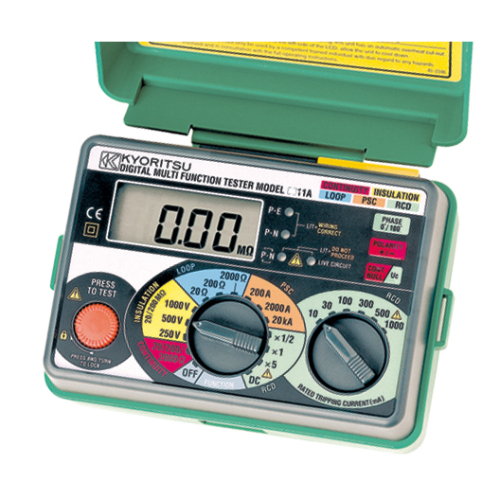

BỘ KIỂM THỬ CÁCH ĐIỆN ĐA NĂNG

MODEL 6011A

Tuân thủ IEC 61557

Tuân thủ IEC 61557
Được thiết kế theo xếp hàng IP 54
Đèn LED kiểm tra kết nối mạch điện đang có điện và hệ thống dây điện
Kiểm thử cách điện ba dải giá trị 250, 500 và 1000V
Kiểm thử mạch vòng và PSC ba dải giá trị 15mA dòng điện kiểm thử tại 200Ω/2000Ω dải giá trị (Không có ngắt mạch RCD)
Lựa chọn góc pha trên các dải giá trị RCD
Công tắc phân cực cho kiểm thử thông mạch
Tiện ích tự động null cho các bài kiểm thử thông mạch
Đầu dò tiếp đất để kiểm tra trở kháng mạch vòng trên các kết cấu kim loại bên ngoài
Số đo điện áp tiếp xúc
Kiểm tra nhiều loại cầu dao chống rò rỉ điện (RCD): Loại tiêu chuẩn, loại chọn lọc, AC và loại A.
(Các cầu dao nhạy cảm DC )

Thông số kỹ thuật

Kiểm thử thông mạch
	Dải giá trị đo lường	20/200/2000Ω (Tự động đặt phạm vi đo)
	Điện áp mạch hở	>6V
	Dòng điện ngắn mạch	>200mA DC
	Độ chính xác	±(1,5%rdg+3dgt)
Bộ kiểm thử cách điện
	Dải giá trị đo lường	20/200MΩ (Tự động đặt phạm vi đo)
	Điện áp kiểm thử	250V500V1000V DC
	Điện áp đầu ra trên mạch hở	250V+40 đến 0% 500V+30 đến 0% 1000V+20 đến 0%
	Dòng điện định mức	> 1mA
	Độ chính xác	±(1,5%rdg+3dgt)
Kiểm thử trở kháng mạch vòng
	Điện áp định mức	230V AC +10 đến 15% [50Hz]
	Dải giá trị đo điện áp	100 đến 250V AC [50Hz]
	Dải giá trị trở kháng	20/200/2000Ω
	Dòng điện kiểm thử danh định	25A (20Ω dải giá trị) 15mA (200Ω dải giá trị) 15mA (2000Ω dải giá trị)
	Độ chính xác	20Ω dải giá trị ±(3%rdg +4dgt) 200Ω dải giá trị ±(3%rdg +8dgt) 2000Ω dải giá trị ±(3%rdg +4dgt)
Kiểm thử PSC
	Điện áp định mức	230V AC +10 đến 15% [50Hz]
	Dải giá trị PSC	200A (15mA Dòng điện kiểm thử) 2000A (25A Dòng điện kiểm thử) 20kA (25A Dòng điện kiểm thử)
	Độ chính xác	Độ chính xác của PSC được lấy từ thông số trở kháng mạch vòng đo được và thông số điện áp đo được
Kiểm thử RCD
	Điện áp định mức	230V AC +10 đến 15% [50Hz]
	Cài đặt dòng điện ngắt	RCD × 1/2 : 10,30,100,300,500,1000mA RCD × 1 : 10,30,100,300,500,1000mA RCD × 5 : 10,30,100,300mA (trên × 5 dải giá trị dòng điện tối đa 1A)
	Thời gian dòng điện ngắt	RCD × 1/2 × 1: 2000ms RCD nhanh: 50ms
	Độ chính xác	Dòng điện ngắt +10 đến 0% trên dòng điện kiểm thử tại 230V Thời gian ngắt ±(1%rdg + 3dgt)
Tiêu chuẩn áp dụng		IEC 61010-1 CAT Ⅲ 300V Mức độ ô nhiễm 2, IEC 61010-2-034, IEC 61557
Nguồn điện		R6/LR6 × 8
Kích thước		130(D) × 183(R) × 100(S)mm
Trọng lượng		Khoảng 1100g

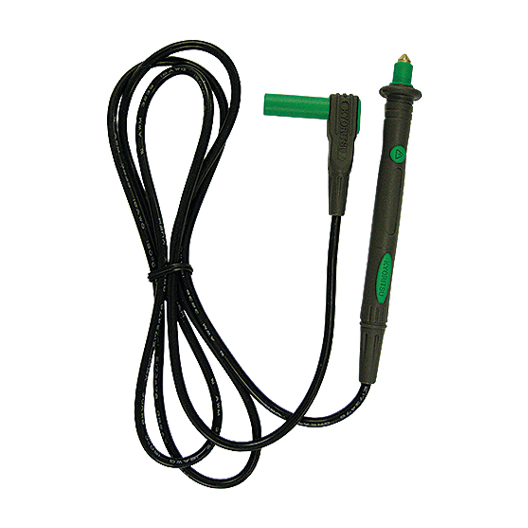

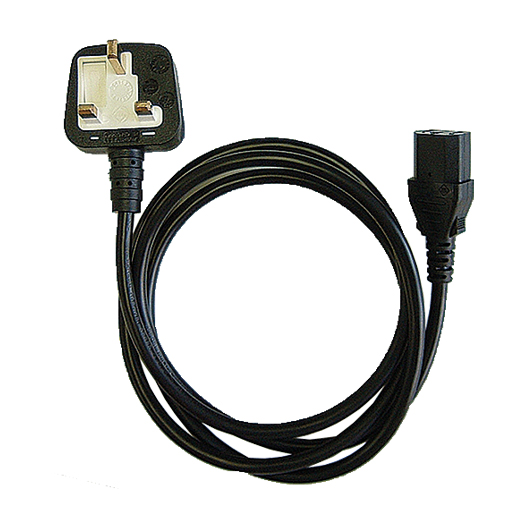

Phụ kiện		KAPM10 (Đầu đo có đầu nối IEC)^*1 7122B (Dây dẫn kiểm thử) 7132A (Đầu dò tiếp đất bên ngoài) 8923 (Cầu chì[0,5A/600V]) × 1 (đi kèm), 1 (dự phòng) 9092(Vỏ dây) 9121 (Dây đeo vai) R6(AA) × 8 Hướng dẫn sử dụng

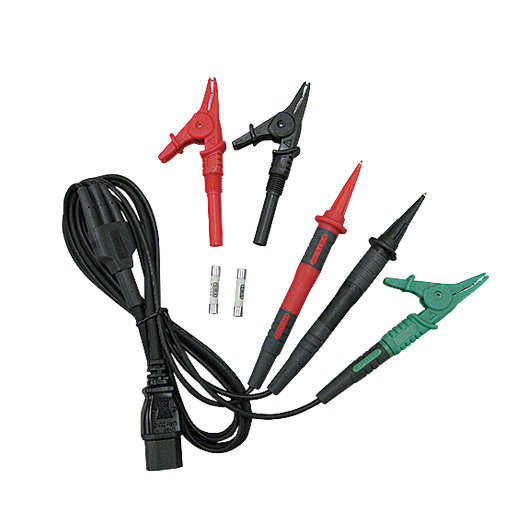

Phụ kiện tùy chọn		7133B (Dây dẫn thử bảng phân phối điện)
