Thông số kỹ thuật
| Kiểm thử thông mạch | |||
|---|---|---|---|
| Dải giá trị đo lường | 20/200Ω (Tự động đặt phạm vi đo) | ||
| Điện áp mạch hở | > 6V | ||
| Dòng điện ngắn mạch | > 200mA | ||
| Độ chính xác | ±(3%rdg + 3dgt) | ||
| Kiểm thử điện trở cách điện | |||
| Dải giá trị đo lường | 20/200MΩ (Tự động đặt phạm vi đo) | ||
| Điện áp kiểm thử | 500/1000V | ||
| Điện áp mạch hở | +20 đến 0% | ||
| Dòng điện định mức | > 1mA | ||
| Độ chính xác | ± (3%rdg + 3dgt) | ||
| Kiểm thử trở kháng mạch vòng | |||
| Dải giá trị trở kháng | 20/2000Ω | ||
| Điện áp định mức | 230V + 10 đến 15%(50Hz) | ||
| Dòng điện kiểm thử bình thường | 20Ω:25A/10ms 2000Ω:15mA/350ms tối đa |
||
| Độ chính xác | ±(3%rdg + 8dgt) | ||
| Kiểm thử RCD | |||
| Dòng điện kiểm thử (Thời gian dòng điện kiểm thử) |
x1/2, x1 | 10, 30, 100, 300, 500mA (2000ms) | |
| Nhanh | 150mA (50ms) | ||
| DC | 10, 30, 100, 300mA (2000ms), 500mA (200ms) | ||
| Auto Ramp | Tăng 10% từ 20% đến 110% trên IΔn. 300ms×10 | ||
| Điện áp định mức | 230V + 10 đến 15% [50Hz] | ||
| Độ chính xác | Dòng điện kiểm thử | x1/2: -8 đến 2% x1, NHANH: +2%+8% DC: ±10% Auto Ramp: ±4% |
|
| Thời gian ngắt | ±(1%rdg + 3dgt) | ||
| Kiểm thử Uc | |||
| Dải giá trị đo lường | 100V | ||
| Điện áp định mức | 230V + 10 đến 15% (50Hz) | ||
| Dòng điện kiểm thử | 5mA tại IΔn = 10mA 15mA tại IΔn = 30/100mA 150mA tại IΔn = 300/500mA |
||
| Độ chính xác | +5% +15%rdg±8dgt | ||
| Tiêu chuẩn áp dụng | IEC 61010-1 CAT Ⅲ 300V Mức độ ô nhiễm 2, IEC 61010-2-034, IEC 61557-1, 2, 3, 4, 6, 10, IEC 60529 (IP40) | ||
| Nguồn điện | R6/LR6 × 8 | ||
| Kích thước | 115(D) × 175(R) × 86(S)mm | ||
| Trọng lượng | Khoảng 840g | ||
| Phụ kiện | 7122B (Dây dẫn kiểm thử) KAMP10 (Dây dẫn kiểm thử có đầu nối IEC)*1 8923 (Cầu chì[0,5A/600V] × 1 (đi kèm), 1 (dự phòng) 9092 (Vỏ dây) 9121 (Dây đeo vai) Đệm vai Hướng dẫn sử dụng, R6(AA) × 8 |
||

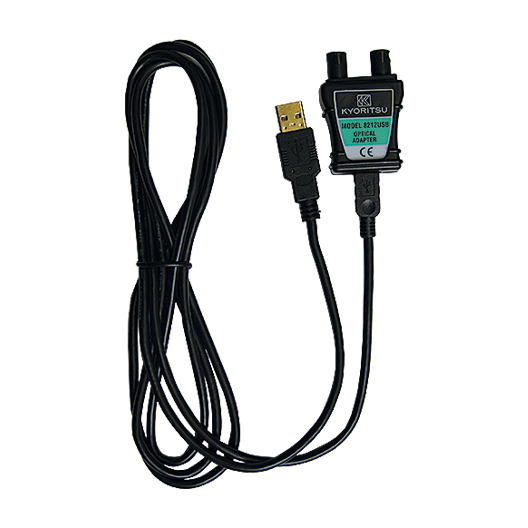

| Phụ kiện tùy chọn | 7133B (Dây dẫn thử bảng phân phối điện) 8212-USB (Bộ điều hợp USB) |
||
Vui lòng tải xuống “KEW Report (phần mềm)” tại đây.
*1 KAMP10 (AU): phích cắm Úc
KAMP10 (UK): phích cắm Anh (13A)
KAMP10 (EU): phích cắm SHUKO Châu Âu
KAMP10 (SA): phích cắm Nam Phi
