BỘ KIỂM THỬ RCD

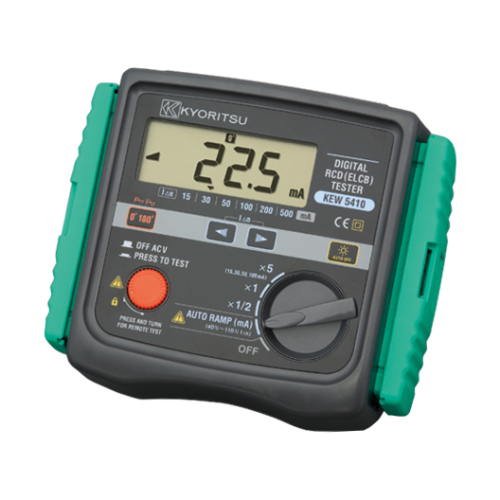

KEW 5410

Đo thời gian ngắt RCD
Tiến hành kiểm thử dòng điện dư không hoạt động định mức tại × 1/2 Dải giá trị, đo thời gian ngắt RCD tại × 1 và × 5 Dải giá trị

Đo lường xung thời gian ngắt của RCD
Tiến hành kiểm tra dòng điện dư định mức không hoạt động ở dải × 1/2 , đo thời gian ngắt RCD ở dải × 1 và × 5 .
Đo dòng điện ngắt
ngắt dòng điện ngắt bằng cách tự động điều chỉnh dòng điện .
Kiểm tra từ xa
Cho phép người dùng cầm các đầu dò bằng cả hai tay bằng cách khóa nút kiểm tra.
Quá trình đo sẽ tự động bắt đầu khi phát hiện điện áp nguồn.
Đo điện áp
Tiến hành đo điện áp liên tục ở chế độ chờ tại mỗi dải đo.
Tự động phát hiện điện áp tiếp xúc
Phát hiện điện áp so với đất của các điện cực nối Earth hoặc dây dẫn bảo vệ trong quá trình kiểm tra RCD.
- Khi cấp dòng điện thử nghiệm - trong quá trình đo sử dụng dây nối đất để ngăn ngừa sự cố giật điện do dây nối đất bị hỏng.
Việc đo sẽ dừng lại khi đạt AC50V hoặc hơn.
Chống bụi và chống nước
Cấu trúc chống bụi và chống nước (được thiết kế theo tiêu chuẩn IEC 60529 IP54)
Đèn nền
Hỗ trợ làm việc tại các địa điểm thiếu ánh sáng.

Xem 3D

Thông số kỹ thuật

Đo thời gian ngắt RCD - Đo dòng điện ngắt
	Phạm vi		× 5	× 1	× 1/2	AUTO RAMP(mA)
	Điện áp định mức		100V±10% 200V-10 đến +32% 400V±10% 50/60Hz
	Dòng điện kiểm thử		15/30/50/100mA	15/30/50/100/200/500mA
	Dải giá trị đo lường		Thời gian kiểm thử 0 đến 200ms	Thời gian kiểm thử 0 đến 2000ms		40 đến 110% trên lΔn (tăng 5%) Thời gian kiểm thử 300ms × ngày 15eps
	Độ chính xác	Thời gian ngắt	1%rdg±3dgt			Dòng điện kiểm thử ở mỗi bước -4 đến +4%
	Độ chính xác	Thời gian ngắt	+2 đến +8%dgt		-8 đến -2%dgt	Dòng điện kiểm thử ở mỗi bước -4 đến +4%
Đo điện áp
	Dải giá trị đo lường		80 đến 450V50/60Hz
	Độ chính xác		2%rdg±4dgt
Tiêu chuẩn áp dụng			IEC 61010-1 CAT Ⅲ 300V / CAT Ⅱ 400V Mức độ ô nhiễm 2 IEC 61010-031, IEC 61557-1, 6 IEC 60529 (IP54)
Hiển thị			1999 lần (3 1/2digits), LCD lớn
Dải giá trị nhiệt độ và độ ẩm hoạt động			0 đến 40ºC, độ ẩm tương đối 85% (không ngưng tụ)
Dải giá trị nhiệt độ và độ ẩm bảo quản			-20 đến 60ºC, độ ẩm tương đối 75% (không ngưng tụ)
Điện trở cách điện			50MΩ trở lên / 1000V (giữa mạch điện và vỏ ngoài)
Chức năng ngủ			(1) Tự động vào chế độ Ngủ sau 3 phút sau thao tác chuyển mạch lần cuối (mức tiêu thụ hiện tại 75µA). Chức năng này không hoạt động khi đo điện áp. Để thoát khỏi chế độ Ngủ, hãy gạt công tắc Chức năng sang vị trí OFF một lần và đặt lại về Dải giá trị thực hiện phép đo. (2) Đèn nền sẽ tắt sau 1 phút kể từ khi bật sáng.
Nguồn điện			DC 12V / R6(AA)(1,5V) × 8
Kích thước			167(D)×186(R)×89(S)mm
Trọng lượng			Khoảng 965g (bao gồm cả pin)
Số lượng phép đo có thể			1200 lần trở lên (đo mỗi 30 giây một lần tại Dải giá trị ×1/2, lΔn=100mA)
Phụ kiện			7128A (Dây dẫn kiểm thử) 7129A (Dây dẫn kiểm thử có kẹp cá sấu) 8017 (Sản phẩm mở rộng dài) × 2 9121 (Dây đeo vai) 9147 (Vỏ dây) Hướng dẫn sử dụng, R6(AA) × 8
