BỘ KIỂM THỬ MẠCH VÒNG/PFC/PSC

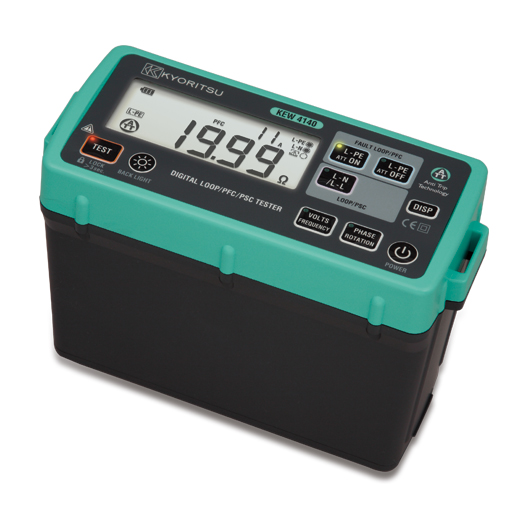

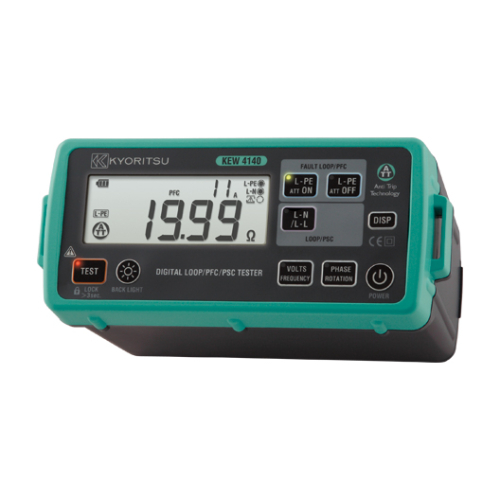

KEW 4140

Anti-Trip Technology để kiểm thử Mạch vòng hoàn toàn không bị ngắt trên tất cả các RCD có giá trị định mức 30mA trở lên

Anti-Trip Technology để kiểm thử Mạch vòng hoàn toàn không bị ngắt trên tất cả các RCD có giá trị định mức 30mA trở lên
Màn hình kép cho phép đo đồng thời như Mạch vòng & PFC/PSC
Có thể kết nối hai dây để kiểm thử Mạch vòng L-L, L-N và PSC
Đo thứ tự pha, điện áp và tần số
Nút kiểm thử khóa để kiểm thử “rảnh tay” với thao tác khởi động tự động
Màn hình và bàn phím mặt trước có đèn nền để có thể nhìn thấy ở những nơi tối
Chống nước và bụi (IP54)

Xem 3D

Thông số kỹ thuật

Trở kháng mạch vòng
	Chức năng	L-PE ATT OFF	L-PE ATT ON		L-N / L-L
	Điện áp định mức	230V (50/60Hz)			L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)
	Điện áp hoạt động	100 đến 280V (45 đến 65Hz)			100 đến 500V (45 đến 65Hz)
	Dải giá trị (Tự động đặt phạm vi đo)	20/200/2000Ω	20/200/2000Ω (L-N<20Ω)		20Ω
	Dòng điện kiểm thử danh định tại 0Ω Mạch vòng bên ngoài: Độ lớn/Thời gian tại 230V	20Ω:6A/20ms 200Ω:3A/20ms 2000Ω:15mA/250ms	L-N: 6A/60ms N-PE: 10mA/Khoảng5s		20Ω: 6A/20ms
	Độ chính xác	±3%rdg±4dgt^*1	±3%rdg±6dgt^*1		L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt
PFC (L-PE) / PSC (L-N / L-L) ^*2
	Chức năng	PFC	PFC (ATT)		PSC
	Điện áp định mức	230V (50/60Hz)			L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)
	Điện áp hoạt động	100 đến 280V (45 đến 65Hz)			100 đến 500V (45 đến 65Hz)
	Dải giá trị (Tự động đặt phạm vi đo)	2000A/20kA	2000A/20kA (L-N<20Ω)		2000A/20kA
	Dòng điện kiểm thử danh định tại 0Ω Mạch vòng bên ngoài: Độ lớn/Thời gian tại 230V	20Ω: 6A/40ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms	L-N: 6A/60ms N-PE: 10mA/Khoảng5s		20Ω: 6A/20ms
Thứ tự pha
	Điện áp hoạt động	50 đến 500V, 45 đến 65Hz
	Nhận xét	Trình tự pha đúng: hiển thị "1.2.3" và đánh dấu Trình tự pha đảo ngược: hiển thị "3.2.1" và đánh dấu
Vôn
	Chức năng	Vôn		Tần số
	Dải giá trị đo lường	0 đến 500V		45 đến 65Hz
	Độ chính xác	±2%rdg±4dgt		±0,5%rdg±2dgt
Tiêu chuẩn áp dụng		IEC 61010-1 CAT Ⅲ 300V (500V L sang L), IEC 61010-031 IEC 61557-1, 3, 7, 10, IEC 60529 (IP54), IEC 61326 (EMC)
Nguồn điện		1,5V Pin AA × 6 *Nên sử dụng pin kiềm (LR6).
Kích thước		84 (D) × 184 (R) × 133 (S) mm
Trọng lượng		Khoảng 860g (bao gồm cả pin)
Phụ kiện		Dây dẫn kiểm thử nguồn điện chính ^3 Dây dẫn kiểm thử bảng phân phối điện ^4 9156A (Hộp mềm có dây đeo vai) LR6 (Pin) × 6, Hướng dẫn sử dụng

*1: Độ chính xác của L-N LOOP hiển thị trên Màn hình phụ được đồng bộ với độ chính xác tại chức năng L-N/L-L.
*2: Độ chính xác của PSC/PFC được lấy từ thông số trở kháng mạch vòng đo được và thông số điện áp đo được.
*3: 7187A (Dây nguồn [UK]), 7218A (Dây nguồn [EU]), 7221A (Dây nguồn [SA]), 7222A (Dây nguồn [AU])
*4: 7246 (Xanh lam, Xanh lục, Đỏ), 7247 (Đen, Xanh lục, Đỏ)
