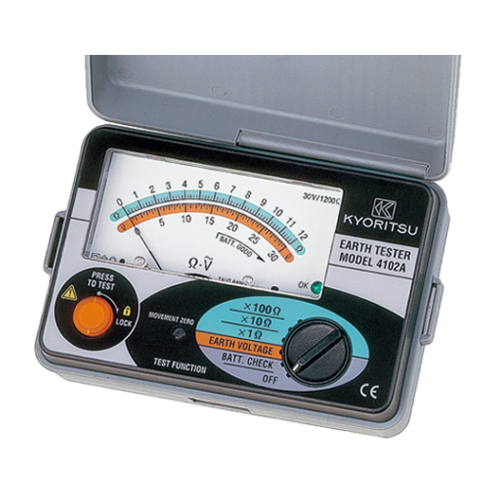

BỘ KIỂM THỬ TIẾP ĐẤT

MODEL 4102A

Model vỏ mềm

Điện trở tiếp đất 3 cực và 2 cực
Thiết kế mạch mới nhất cho phép thiết bị đo hoạt động với mức ảnh hưởng tối thiểu từ điện áp tiếp đất và điện trở tiếp đất của các que tiếp đất phụ
Chống bụi và chống nhỏ giọt (được thiết kế theo IEC 60529 IP54)
Có thể đọc trực tiếp giá trị điện trở tiếp đất từ thang đo
Được thiết kế để đáp ứng tiêu chuẩn an toàn IEC 61010-1
Có khả năng đo điện áp tiếp đất
Nhỏ và nhẹ. Vật liệu vỏ mới chống sốc
Dòng điện đo 2mA cho phép kiểm thử điện trở tiếp đất mà không cần ngắt cầu dao chống rò điện trong mạch đang kiểm thử
Có thể kiểm tra kết nối dây dẫn với các cực C và P cũng như điện trở tiếp đất phụ phù hợp bằng đèn báo “ OK ”.
Kết nối dây dẫn với các cực C và E tốt khi đèn “ OK ” sáng.

Hộp đựng mềm

*Vui lòng kiểm tra đây đối với mô hình vỏ cứng .

Xem 3D

Bộ điều hợp cho phép sử dụng các dây dẫn kiểm thử khác. (MODEL 8259)

Đo điện trở tiếp đất		× 1ΩRange	× 10Ω	× 100Ω
	Dải giá trị đo lường	0 đến 12Ω	0 đến 120Ω	0 đến 1200Ω
	Độ chính xác	±3% trên toàn bộ thang đo
Đo điện áp tiếp đất
	Dải giá trị đo lường	0 đến 30 V-AC (50/60Hz)
	Độ chính xác	±3% trên toàn bộ thang đo
Chống quá tải		Điện trở tiếp đất: 276V AC/DC (10 giây) Điện áp tiếp đất: 276V AC/DC (10 giây)
Tiêu chuẩn áp dụng		IEC 61010-1 CATIII300 V Mức độ ô nhiễm 2 IEC 61010-2-030, IEC 61557-1,5, IEC 60529 (IP54)
Nguồn điện		R6(AA)(1,5V) × 6
Kích thước		105(D) × 158(R) × 70(S) mm (bao gồm cả nắp hộp)
Trọng lượng		Khoảng 600g (bao gồm pin và nắp hộp)
Phụ kiện		7095A (Dây dẫn kiểm thử điện trở tiếp đất (Đỏ) 20m, Vàng 10m, Xanh lục 5m/1 bộ)) 7127B (Đầu dò đo lường đơn giản) 8032 (Que tiếp đất phụ[2 que/1 bộ]) 9121 (dây đeo vai) 9084 (Hộp đựng mang đi) R6(AA) × 6, Sách hướng dẫn
Phụ kiện tùy chọn		7245A (Bộ dây đo chính xác) 8259 (Bộ điều hợp cho cực đo) 9164 (Hộp đựng mang đi [Cứng])
